Площадки обслуживания

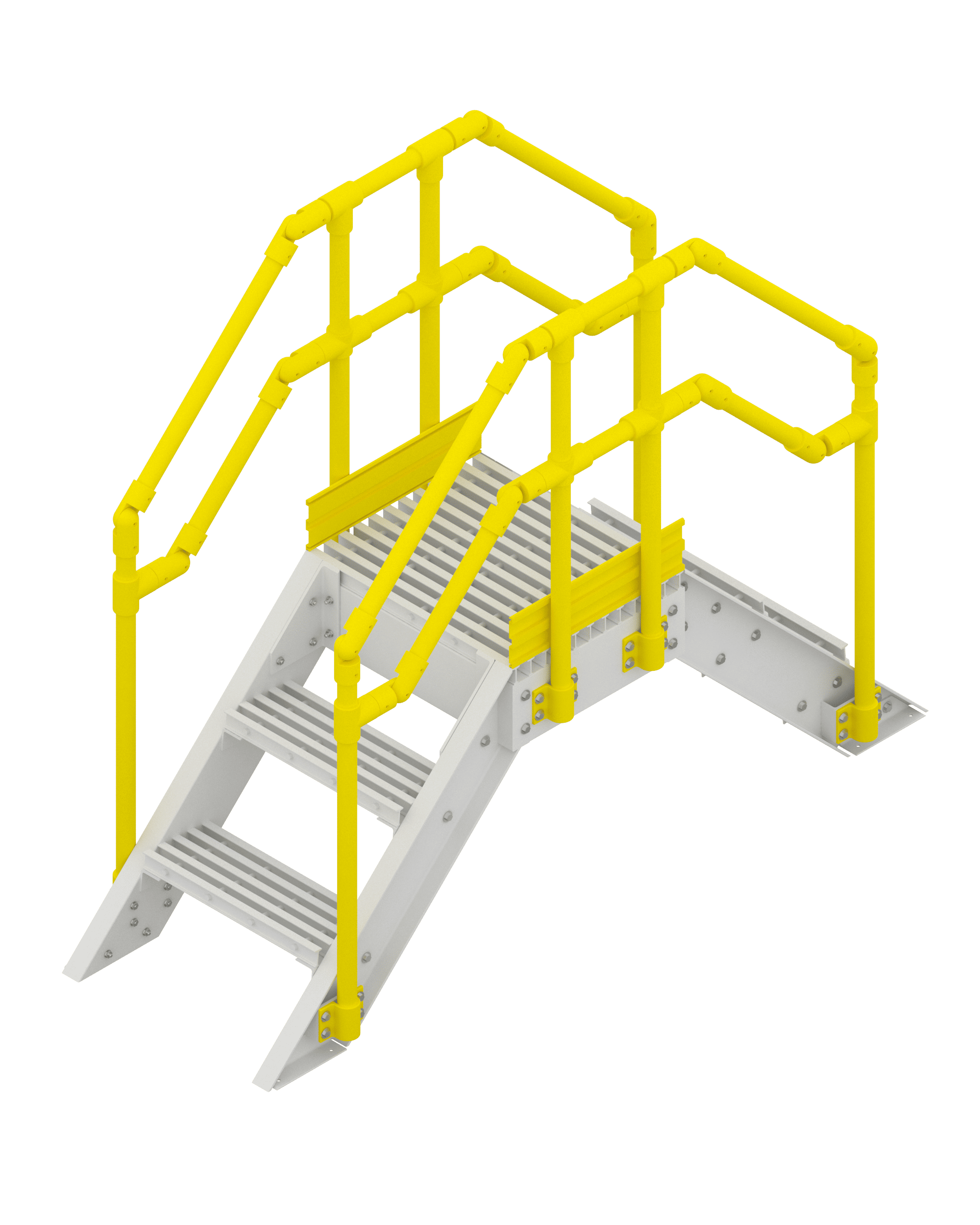

Прямая площадка обслуживания с одной лестницей
Применяются в производстве агрохимии и минеральных удобрений, в портовые сооружениях, береговой инфраструктуре, на металлургических комбинатах и горно-обогатительных комплексах.
Эти решения также оптимальны для сервиса нефте- и газопроводов, резервуаров и емкостей химической и нефтехимической промышленности, запорной арматуры и железнодорожного транспорта.
Переходной мостик
Данный тип идеален для подхода на объекты нефтегазовой, химической и водопроводно-канализационной инфраструктуры.
Они создают устойчивую рабочую поверхность для поддержания в рабочем состоянии трубопроводов, насосных станций, резервуаров и емкостей, как наземных, так и подземных.
Площадки обслуживания ПЭОТЭК-ФАЙБЕР из стеклопластика – свободный и надежный доступ к оборудованию на предприятиях в любых сложных условиях.
Разработаны и изготовлены по технологии пултрузии. Состоят из композитных материалов на основе полимерных связующих и стекло дисперсного наполнителя (FRP – Fiber Reinforced Polymer).
Площадки обслуживания
Связанные продукты
Заклепка вытяжная
Шайба увеличенная
Шайба
Гайка фланцевая
Гайка шестигранная
Болт с шестигранной головкой и полной резьбой
Анкер клиновой
Описание
Рабочая нагрузка, распределенная по плоскости, определяется индивидуально, принимая во внимание потребности клиента, учитывая вес сотрудников и побочные факторы (снегопад), без утраты стабильности.
Площадки могут быть мобильными (с колесиками и фиксатором) или неподвижными. Метод стационарного расположения создается проектным бюро ПЭОТЭК-ФАЙБЕР либо проектным бюро заказчика (с обязательным утверждением). Если нужно, снабжаются защитными устройствами (в основном, из профиля квадратного сечения, дающего возможность выдерживать горизонтальную силу в 0,8 kH/м).
Платформы с возвышением более 750 мм советуют оснащать трапами с барьерами (минимальная высота барьера - 1250 мм, трапа – 1000 мм). Защитное устройство заключает в себя верхнюю горизонтальную балку (поручень), промежуточную осевую балку и нижнюю доску высотой 150 мм.
Рекомендованные параметры ступеней: ширина ступеней лестниц маршевого типа, как минимум 250 мм, интервал между ступенями, не выше 250 мм, наклон внутрь 2°- 5°.
Благодаря диэлектрическим свойствам они гарантируют электробезопасность персонала, работающего с силовыми линиями электропередач. Антистатическое исполнение композитов предотвращают накопление статического заряда, что критично для работы во взрыво- и пожароопасных зонах (например, в нефтехимической промышленности).
Полимеркомпозиты устойчивы к коррозии, воздействию агрессивных сред (кислот, щелочей, солей), морской воды и ультрафиолетового излучения, что подтверждается соответствием ГОСТ 9.401-2018 и обеспечивает их сохранность в промышленных, химических производствах, на морских платформах и других объектах с требованиями к стойкости материалов. Класс атмосферной коррозионной стойкости – С4, С5 и С5-М по SFS-EN ISO 12944-2.
НАЗНАЧЕНИЕ: Стеклопластиковые площадки обслуживания от ПЭОТЭК-ФАЙБЕР организуют проход к оборудованию на промышленных предприятиях с учетом критериев электробезопасности и действия агрессивных сред.
Площадки могут быть мобильными (с колесиками и фиксатором) или неподвижными. Метод стационарного расположения создается проектным бюро ПЭОТЭК-ФАЙБЕР либо проектным бюро заказчика (с обязательным утверждением). Если нужно, снабжаются защитными устройствами (в основном, из профиля квадратного сечения, дающего возможность выдерживать горизонтальную силу в 0,8 kH/м).
Платформы с возвышением более 750 мм советуют оснащать трапами с барьерами (минимальная высота барьера - 1250 мм, трапа – 1000 мм). Защитное устройство заключает в себя верхнюю горизонтальную балку (поручень), промежуточную осевую балку и нижнюю доску высотой 150 мм.
Рекомендованные параметры ступеней: ширина ступеней лестниц маршевого типа, как минимум 250 мм, интервал между ступенями, не выше 250 мм, наклон внутрь 2°- 5°.
Благодаря диэлектрическим свойствам они гарантируют электробезопасность персонала, работающего с силовыми линиями электропередач. Антистатическое исполнение композитов предотвращают накопление статического заряда, что критично для работы во взрыво- и пожароопасных зонах (например, в нефтехимической промышленности).
Полимеркомпозиты устойчивы к коррозии, воздействию агрессивных сред (кислот, щелочей, солей), морской воды и ультрафиолетового излучения, что подтверждается соответствием ГОСТ 9.401-2018 и обеспечивает их сохранность в промышленных, химических производствах, на морских платформах и других объектах с требованиями к стойкости материалов. Класс атмосферной коррозионной стойкости – С4, С5 и С5-М по SFS-EN ISO 12944-2.
НАЗНАЧЕНИЕ: Стеклопластиковые площадки обслуживания от ПЭОТЭК-ФАЙБЕР организуют проход к оборудованию на промышленных предприятиях с учетом критериев электробезопасности и действия агрессивных сред.
Типы площадок обслуживания:
Установки превосходят традиционные металлические аналоги по жизнестойкости, стабильности и эксплуатационным характеристикам.
Архитектура платформы техобслуживания включает в себя разборные соединения на болтах, что гарантирует оперативный монтаж без использования подъемного оборудования. Элементы крепежа, встраиваемые детали, проушины (если требуется) для сопряжения с оснащением разрешено изготавливать из стального сплава.
Рабочие температуры: от -60°C до +85°C.
Срок службы не менее 50 лет.
- Диэлектрические площадки обслуживания электротехнического оборудования: конденсаторных установок, трансформаторного оборудования, ктп, высоковольтных выключателей, разъединителей и т.д.
- Площадки обслуживания и платформы доступа для оборудования предприятий с агрессивными условиями окружающей среды (агрохимия и минеральные удобрения, причальные сооружения, прибрежная инфраструктура, металлургические предприятия, горно-обогатительные фабрики).
- Площадки обслуживания, переходы через трубопроводы, переходные мостики с ограждениями для систем водоснабжения и канализации (очистных сооружений, насосных станций).
- Площадки обслуживания технологического оборудования и магистральных трубопроводов нефтепродуктов и газа.
- Площадки обслуживания резервуаров, емкостей для химической и нефтехимической промышленности.
- Рабочие мобильные передвижные и переносные площадки обслуживания и платформы.
- Переходные трапы, переходные площадки, лестницы дорожки, лестничные сходы для обслуживающего персонала.
- Площадки обслуживания запорной, регулирующей, предохранительной арматуры и задвижек.
- Передвижные площадки обслуживания железнодорожного транспорта.
- Площадки доступа промышленного оборудования и промышленных установок.
Установки превосходят традиционные металлические аналоги по жизнестойкости, стабильности и эксплуатационным характеристикам.
Архитектура платформы техобслуживания включает в себя разборные соединения на болтах, что гарантирует оперативный монтаж без использования подъемного оборудования. Элементы крепежа, встраиваемые детали, проушины (если требуется) для сопряжения с оснащением разрешено изготавливать из стального сплава.
Рабочие температуры: от -60°C до +85°C.
Срок службы не менее 50 лет.
Варианты исполнения
Переходной мостик
Данный тип идеален для подхода на объекты нефтегазовой, химической и водопроводно-канализационной инфраструктуры. Они создают устойчивую рабочую поверхность для поддержания в рабочем состоянии трубопроводов, насосных станций, резервуаров и емкостей, как наземных, так и подземных. Системы проектируются с учетом специфики для максимального комфорта и безопасности. Переходной мостик даёт свободно пересекать трубопроводы и другие препятствия.
Смотровой ход
Организует перемещение сотрудников между различными уровнями и участками, в том числе через трубопроводы и технологические коммуникации. Они обладают высокой прочностью, устойчивостью к коррозии и удобны в эксплуатации. Смотровой ход моста – допуск для инспекции мостовых соединений, стандартная секция имеет длину 6 м, высоту перильного ограждения 1,1 м и ширину 0,75 м.
Мобильные и переносные
Для предоставления гибкости и мобильности действий, предлагаются лёгкие и легко перемещаемые платформы. Они удобны для проведения кратковременных работ в различных местах и позволяют оперативно реагировать в любых ситуациях. Благодаря малому весу, их легко переносить и устанавливать.
Всё изготавливается с учетом индивидуальных предписаний заказчика. Модульная структура позволяет создавать различные размеры и конфигурации, адаптированные под конкретную эксплуатацию.
Данный тип идеален для подхода на объекты нефтегазовой, химической и водопроводно-канализационной инфраструктуры. Они создают устойчивую рабочую поверхность для поддержания в рабочем состоянии трубопроводов, насосных станций, резервуаров и емкостей, как наземных, так и подземных. Системы проектируются с учетом специфики для максимального комфорта и безопасности. Переходной мостик даёт свободно пересекать трубопроводы и другие препятствия.
Смотровой ход
Организует перемещение сотрудников между различными уровнями и участками, в том числе через трубопроводы и технологические коммуникации. Они обладают высокой прочностью, устойчивостью к коррозии и удобны в эксплуатации. Смотровой ход моста – допуск для инспекции мостовых соединений, стандартная секция имеет длину 6 м, высоту перильного ограждения 1,1 м и ширину 0,75 м.
Мобильные и переносные
Для предоставления гибкости и мобильности действий, предлагаются лёгкие и легко перемещаемые платформы. Они удобны для проведения кратковременных работ в различных местах и позволяют оперативно реагировать в любых ситуациях. Благодаря малому весу, их легко переносить и устанавливать.
Всё изготавливается с учетом индивидуальных предписаний заказчика. Модульная структура позволяет создавать различные размеры и конфигурации, адаптированные под конкретную эксплуатацию.
Мы предлагаем разнообразные решения, в зависимости от ваших задач.

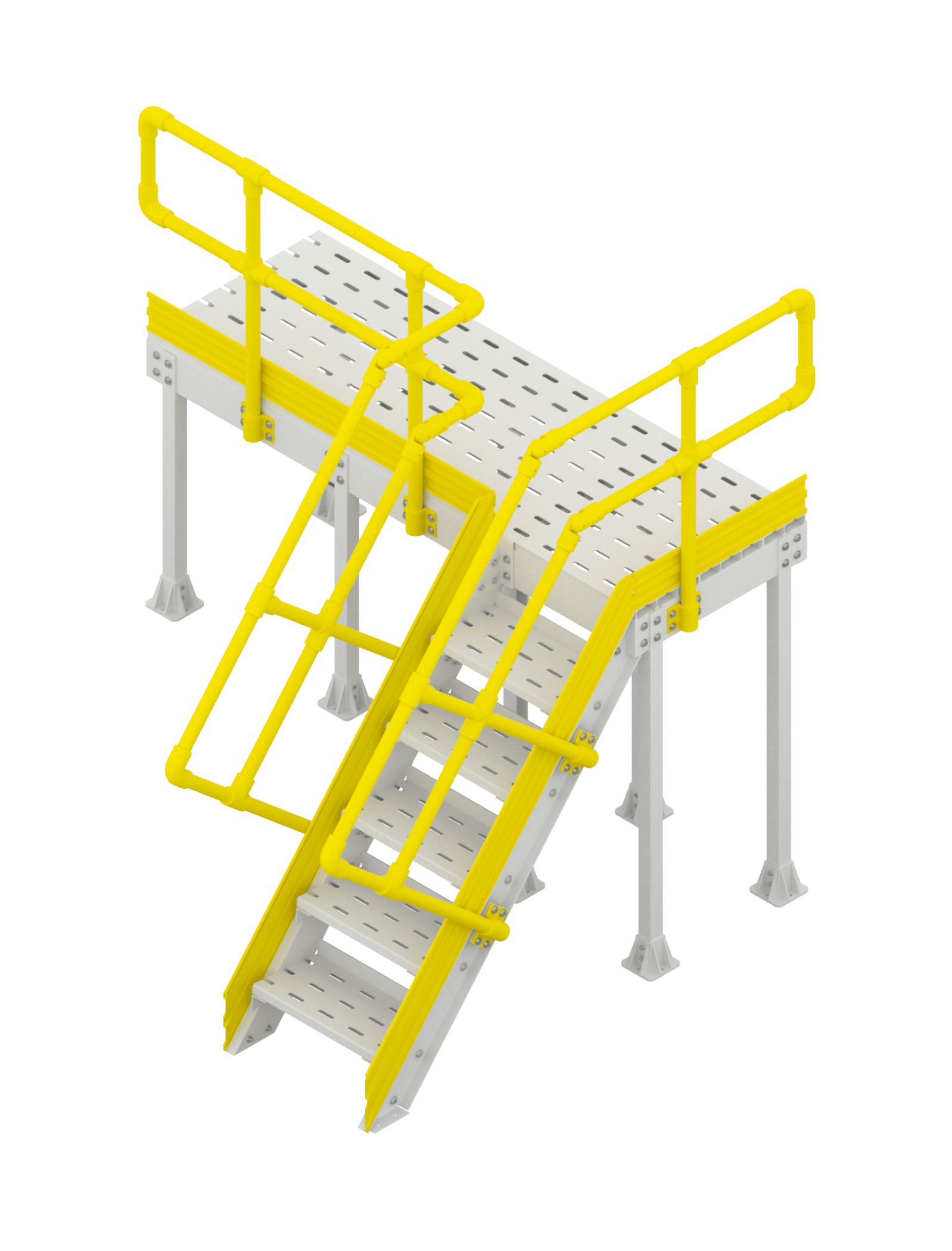

Платформы доступа и площадки обслуживания, прямые платформы с лестницей
В производстве агрохимии и минеральных удобрений, в портовые сооружениях, береговой инфраструктуре, на металлургических комбинатах и горно-обогатительных комплексах.
Эти решения также оптимальны для сервиса нефте- и газопроводов, резервуаров и емкостей химической и нефтехимической промышленности, запорной арматуры и железнодорожного транспорта.
Конфигурации с диэлектрическими свойствами особенно важны при действиях с высоковольтной техникой (трансформаторами, выключателями, разъединителями, КТП) на электростанциях и в промышленных зонах, где требуется защитить работников в соответствии с ГОСТ Р МЭК 61112-2017.
Лестничный марш
Например, для химической, нефтехимической, металлургической промышленности, а также для прибрежной инфраструктуры, где есть агрессивные вещества. Они устойчивы к кислотам, щелочам, солям, морской воде и ультрафиолетовому излучению (соответствуют ГОСТ 9.401-2018 и SFS-EN ISO 12944-2, классы С4, С5, С5-М). Это определяет длительный срок службы даже в самых экстремальных условиях.
Лестничный марш делает подъем комфортным.
Платформы доступа и площадки обслуживания, прямые платформы с лестницей
В производстве агрохимии и минеральных удобрений, в портовые сооружениях, береговой инфраструктуре, на металлургических комбинатах и горно-обогатительных комплексах.
Эти решения также оптимальны для сервиса нефте- и газопроводов, резервуаров и емкостей химической и нефтехимической промышленности, запорной арматуры и железнодорожного транспорта.
Конфигурации с диэлектрическими свойствами особенно важны при действиях с высоковольтной техникой (трансформаторами, выключателями, разъединителями, КТП) на электростанциях и в промышленных зонах, где требуется защитить работников в соответствии с ГОСТ Р МЭК 61112-2017.
Лестничный марш
Например, для химической, нефтехимической, металлургической промышленности, а также для прибрежной инфраструктуры, где есть агрессивные вещества. Они устойчивы к кислотам, щелочам, солям, морской воде и ультрафиолетовому излучению (соответствуют ГОСТ 9.401-2018 и SFS-EN ISO 12944-2, классы С4, С5, С5-М). Это определяет длительный срок службы даже в самых экстремальных условиях.
Лестничный марш делает подъем комфортным.
Преимущества
Не нужна сварка и крупнотоннажная техника.
• Простая сборка и монтаж
Срок службы до 50 лет.
• Долговечность
Способствует поддержанию стабильной температуры и снижению энергозатрат.
• Низкая теплопроводность
Защита персонала и оборудования в электротехнических установках.
• Диэлектрическая изоляция
Исключает необходимость в антикоррозионной обработке и продлевает срок службы.
• Коррозионная устойчивость
Соответствует современным требованиям и нормам. Возможность доработки и модернизации непосредственно на месте, благодаря искробезопасности и отсутствию сварочных мероприятий.
• Пожароустойчивость
Нет необходимости в регулярной покраске и ремонте.
• Экономичность
Надежность конструкций даже при интенсивной эксплуатации.
• Высокая прочность
Малый вес облегчает монтаж и снижает нагрузку на несущие элементы.
• Лёгкость
