Лотки кабельные стеклопластиковые сплошного типа

РЕШЕНИЯ ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В УСЛОВИЯХ

АГРЕССИВНОЙ ОКРУЖАЮЩЕЙ СРЕДЫ

Описание системы сплошных (листовых) полимерных лотков
Уже более 30 лет во всем мире используются стеклопластиковые кабельные лотки из композитного полимерного материала. Полимерные кабельные лотки доказали свою эффективность при эксплуатации в самых суровых условиях морской среды, нефтегазовой промышленности, прибрежных зонах, в цехах предприятий с тяжелыми условиями окружающей среды.
Наши полимерные кабельные лотки из стеклопластика обеспечивают прочность стали, являются непроводящими ток, немагнитными, устойчивыми к коррозии и воздействию пламени. Эти характеристики обеспечивают безопасность рабочих и персонала при монтаже и эксплуатации,  надежность и безопасность кабельных линий при прокладке и эксплуатации, высокую нагрузочную способность, высокую стойкость к агрессивным средам (пары и концентраты химических элементов, солевая коррозия), естественную вентиляцию прокладываемых кабельных трасс, длительный срок службы всей кабеленесущей системы, а также снижают риск поражения электрическим током и делают наши кабельные лотки прозрачным для радиоволн, радаров, микроволн. Несмотря на малый вес, отношение прочности к весу превосходит аналогичное соотношение стальных изделий. Наш стеклопластиковый кабельный лоток весит 1/3 от стального лотка. Это облегчает установку лотка, исключает использование спецтехники и снижает транспортные расходы.

Стеклопластиковые кабельные лотки  ПЭОТЭК-ФАЙБЕР предназначены для прокладки силовых кабелей с любым типом изоляции, а также кабелей КИПиА/АСУТП и кабелей связи. Устанавливаются как внутри зданий и сооружений, так и снаружи в составе наружных кабельных эстакад, прокладываемых на открытом воздухе. Рассчитаны на температуру окружающей среды при эксплуатации от –60С до +60С.
Применение стеклопластиковых кабельных лотков обеспечивает сокращение металлоемкости наружных и внутренних кабельных эстакад, а также уменьшает затраты на монтаж эстакад путем применения собранных или быстросборных конструкций
Кабеленесущая система, состоящая из лотков сплошного типа, имеет варианты исполнения: с перфорацией и без перфорации. В случае необходимости заказа перфорированной кабеленесущей системы к стандартному буквенному обозначению маркировки добавляется P.
Материал изготовления — полиэфирный или винилэфирный стеклопластик, армированный стекловолокном .
НАЗНАЧЕНИЕ. Прокладка проводов, силовых и контрольных кабелей в открытых наружных и закрытых электроустановках, внутри производственных помещений с тяжелыми условиями окружающей среды.

Варианты исполнения (листовых) полимерных лотков

Слошной тип стеклопластиковых лотков


Перфорированный тип стеклопластиковых лотков

  • Ширина стеклопластиковых лотков: 100мм, 200 мм, 300 мм, 400 мм, 500мм
  • Высота борта: 50 мм,80 мм, 100 мм
  • Длина лотка: 3000 мм
  • Тип крышки: замковая, не требует применения дополнительных аксессуаров
  • Стандартный цвет: RAL 7035 / RAL 7038
  • Варианты исполнения по типу смолы:
  1. ISOFR (химстойкая трудногоючая полиэфирная смола на изофталевой основе)
  2. VEFR (трудногорючая смола на винилэфирной основе)
  • Категория пожарной безопасности по ГОСТ Р 53313–2009: ПВ-0 (FV-0)
  • Група горючести по ГОСТ 30244 - 94: Г1 или Г2

Лотки стеклопластиковые сплошного типа
Стеклопластиковые лотки сплошного типа для кабеля

Обработка видео...

Преимущества

  • Высокая стойкость к коррозии. Стеклопластиковые лотки устойчивы к химически агрессивным средам. Не подвержены коррозии и гниению как металл.
  • Прочность.  Наиболее высокое соотношение прочности и собственного веса (в сравнении с материалами– металлом и бетоном).
  • Легкость. На 80% легче стали и на 30% легче алюминия.
  • Долговечность. Срок службы наших изделий составляет не менее 30 лет, в отличие от стали, срок службы которой составляет не более 10 лет, а в агрессивной среде 3-5 лет.
  • Пожарная безопасность. Материал изготовления - негорючий безгалогеновый полиэфирный стеклопластик.
  • Диэлектричность.  Не требует заземления. Низкая электропроводимость и теплопроводимость.
  • Устойчивость к погодным условиям, ультрафиолету, озону, соли, влажности, кислотам, щелочи, нефтепродуктам

Номенклатура композитных кабельных лотоков сплошного и перфорированного типов
Лоток сплошной стеклопластиковый 50х50 мм

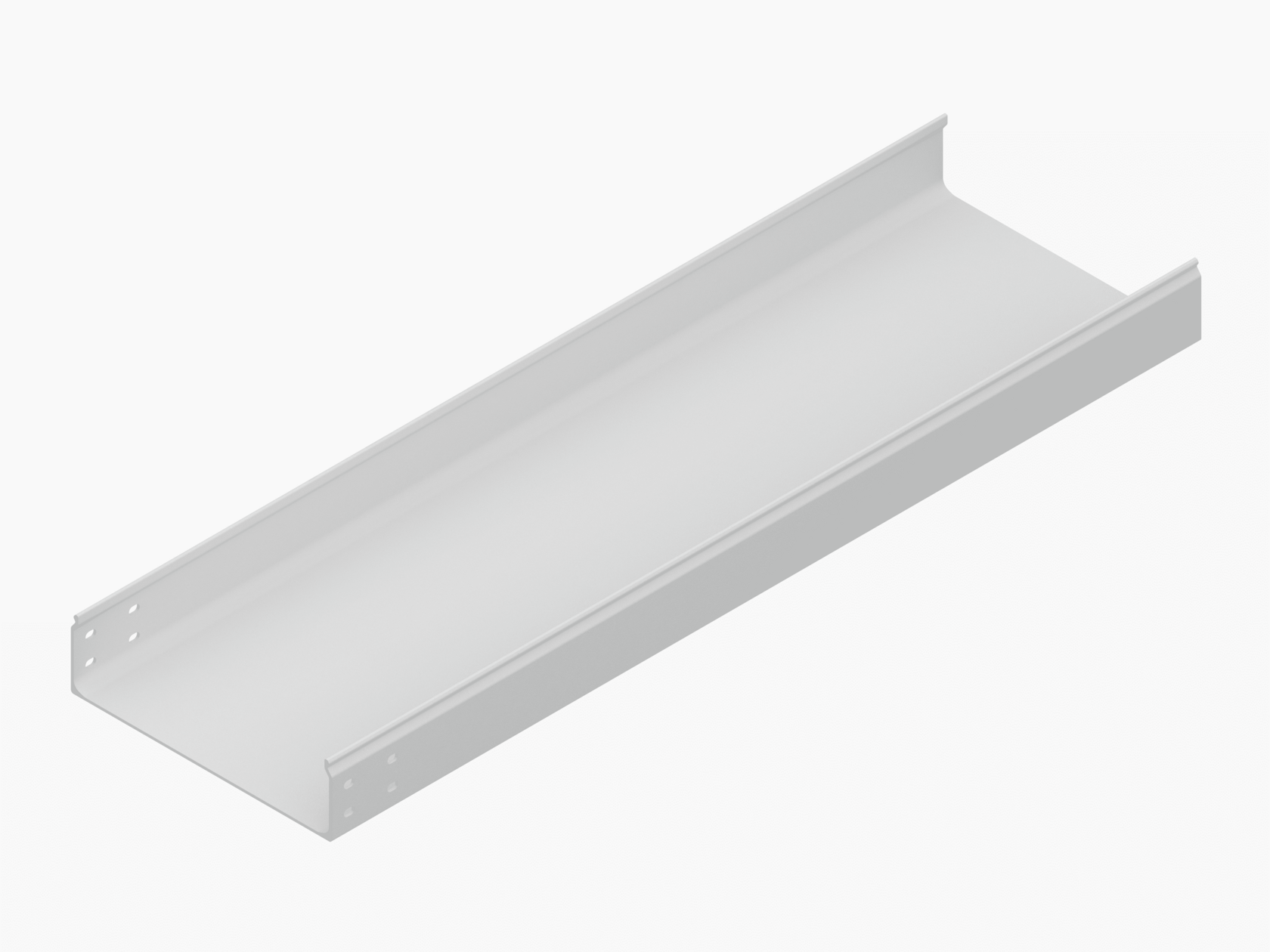

Кабельный лоток KP 0505 (50х50х3000мм)

Крышка кабельного лотка KPС 050 (50 мм)


Лоток сплошной стеклопластиковый 100х80 мм / 100x100 мм

Кабельный лоток KP 1008 (100х80х3000мм)

Кабельный лоток KP 1010 (100х100х3000мм)

Крышка кабельного лотка KPС 100 (100 мм)


ЛОТОК СПЛОШНОЙ СТЕКЛОПЛАСТИКОВЫЙ сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Лоток сплошной стеклопластиковый 200х80 мм / 200x100 мм

Кабельный лоток KP 2008 (200х80х3000мм)

Кабельный лоток KP 2010 (200х100х3000мм)

Крышка кабельного лотка KPС 200 (200 мм)






ЛОТОК СПЛОШНОЙ СТЕКЛОПЛАСТИКОВЫЙ сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Лоток сплошной стеклопластиковый 300х80 мм / 300х100 мм

Кабельный лоток KP 3008 (300х80х3000мм)

Кабельный лоток KP 3010 (300х100х3000мм)

Крышка кабельного лотка KPС 300 (300 мм)






ЛОТОК СПЛОШНОЙ СТЕКЛОПЛАСТИКОВЫЙ сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Лоток сплошной стеклопластиковый 400х80 мм / 400х100 мм

Кабельный лоток KP 4008 (400х80х3000мм)

Кабельный лоток KP 4010 (400х100х3000мм)

Крышка кабельного лотка KPС 400 (400 мм)






ЛОТОК СПЛОШНОЙ СТЕКЛОПЛАСТИКОВЫЙ сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Лоток сплошной стеклопластиковый 500х80 мм

Кабельный лоток KP 5008 (500х80х3000мм)

Крышка кабельного лотка KPС 500 (500 мм)






ЛОТОК СПЛОШНОЙ СТЕКЛОПЛАСТИКОВЫЙ сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС

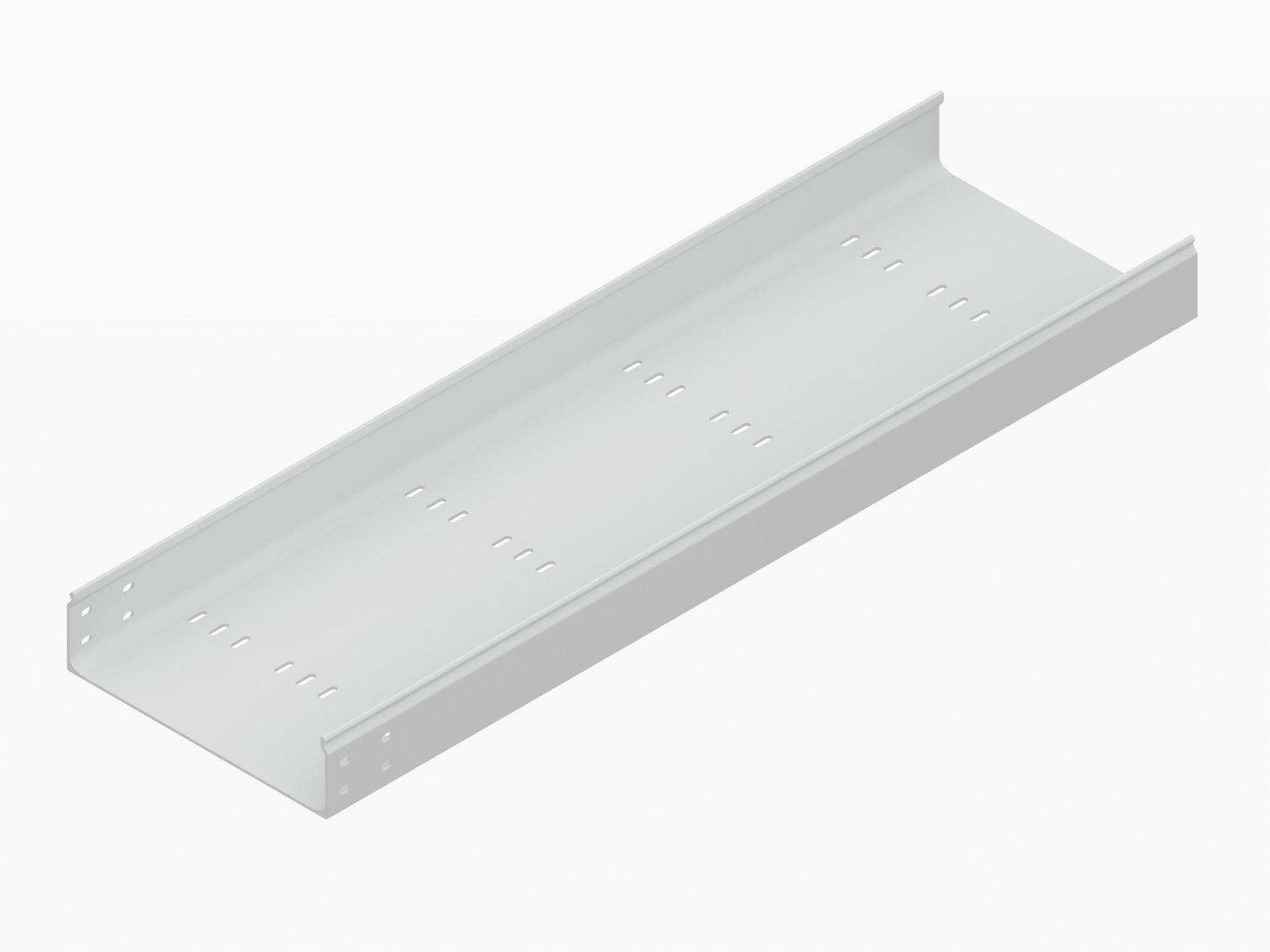

Лоток кабельный стеклопластиковый перфорированный

Кабельный лоток KPP 1008 (100х80х3000мм) / KPP 1010 (100х100х3000мм)

Кабельный лоток KPP 2008 (200х80х3000мм) / KPP 2010 (200х100х3000мм)

Кабельный лоток KPP 3008 (300х80х3000мм) / KPP 3010 (300х100х3000мм)

Кабельный лоток KPP 4008(400х80х3000мм) / KPP 4010 (400х100х3000мм)

Кабельный лоток KPP 5008  (500х80х3000мм) / KPP 5010 (500х100х3000мм)

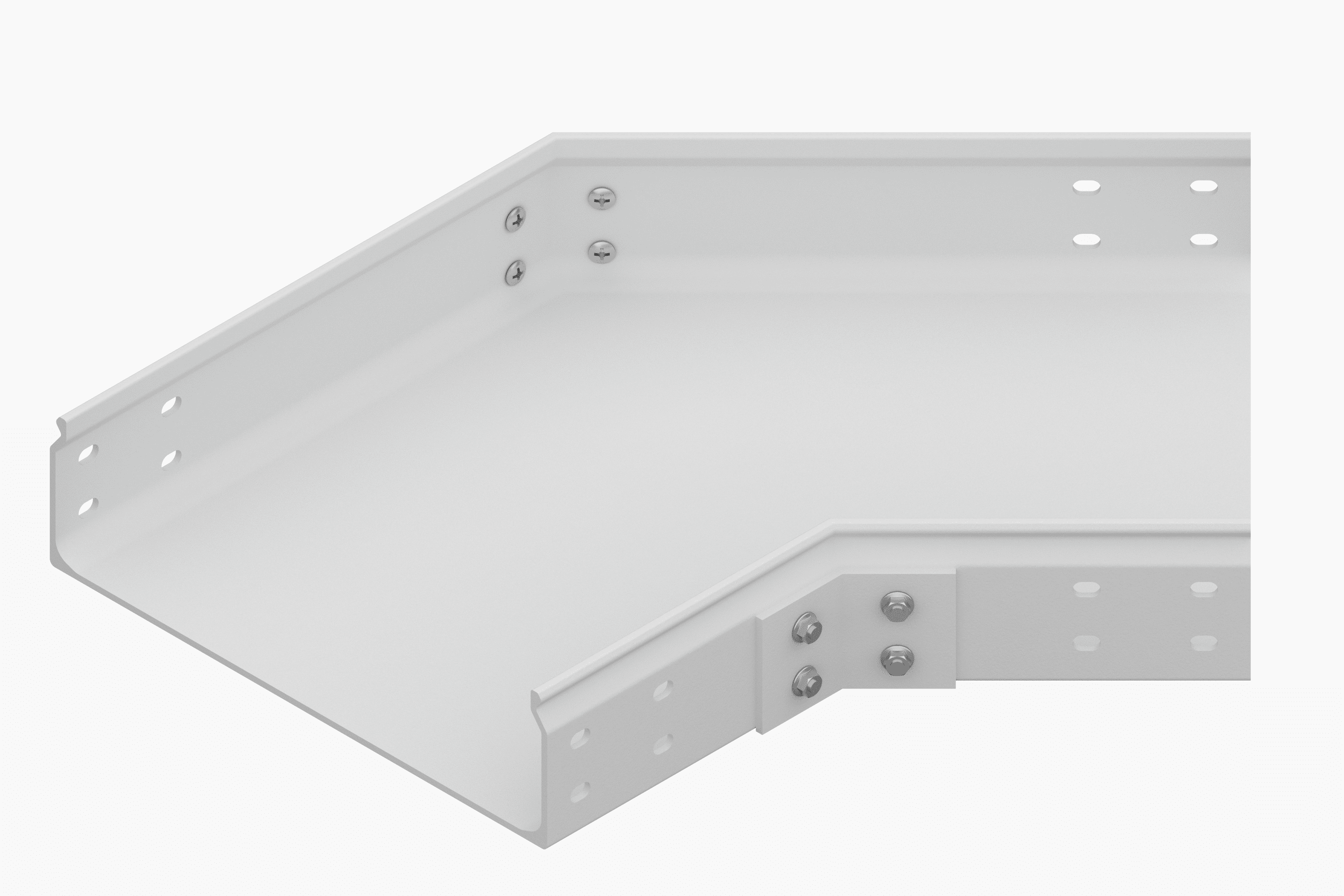

горизонтальный поворот 45 сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Горизонтальный поворот 45°

Поворот 45° горизонтальный С45 1008 / С45 1010

Поворот 45° горизонтальный С45 2008 / С45 2010

Поворот 45° горизонтальный С45 3008 / С45 3010

Поворот 45° горизонтальный С45 4008/ С45 4010

 Поворот 45° горизонтальный С45 5008/ С45 5010

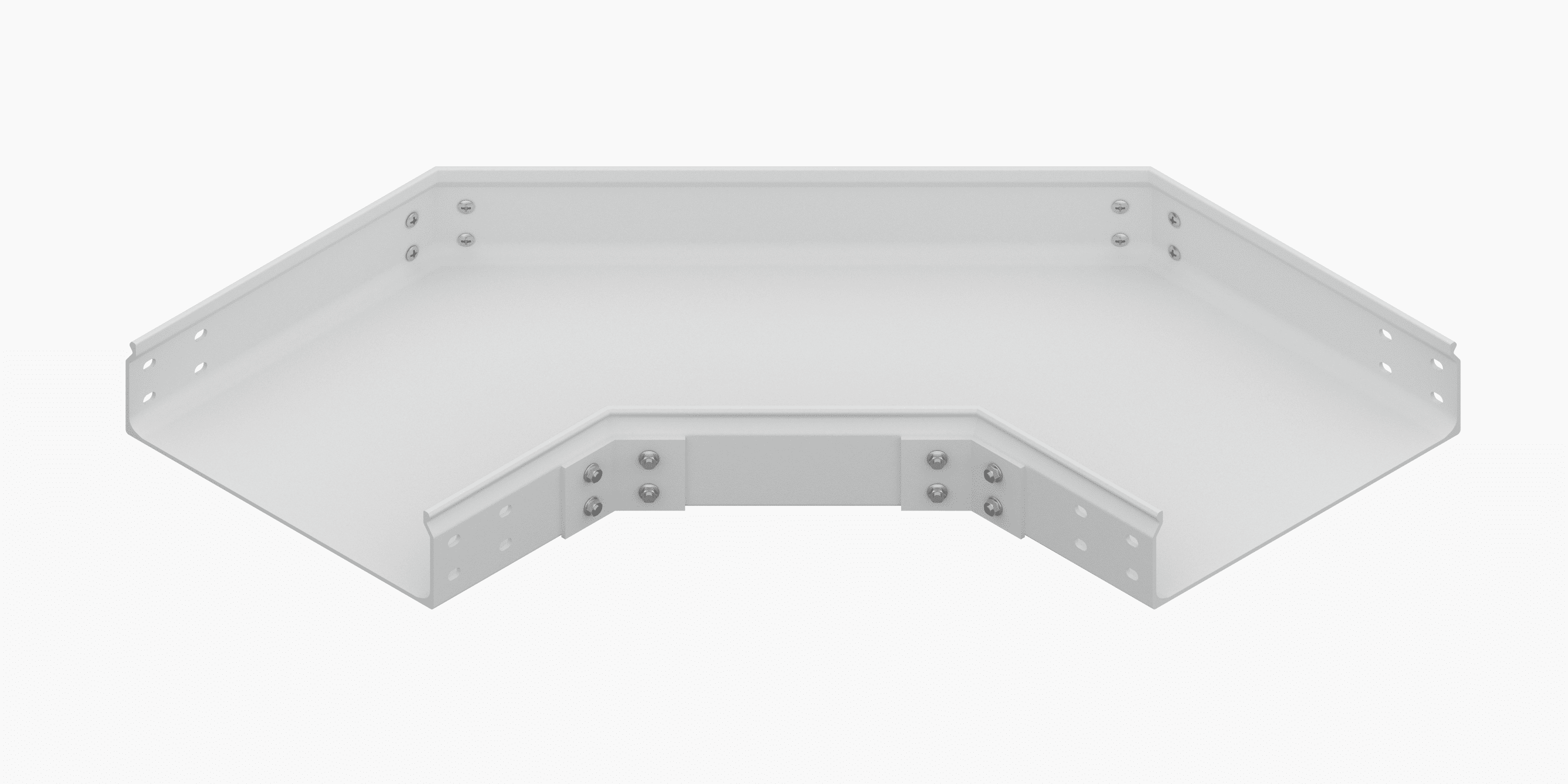

горизонтальный поворот 90 лотка сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Горизонтальный поворот 90°

Поворот 90° горизонтальный С90 1008 / С90 1010

Поворот 90° горизонтальный С90 2008 / С90 2010

Поворот 90° горизонтальный С90 3008 / С90 3010

Поворот 90° горизонтальный С90 4008 / С90 4010

Поворот 90° горизонтальный С90 4008 / С90 5010

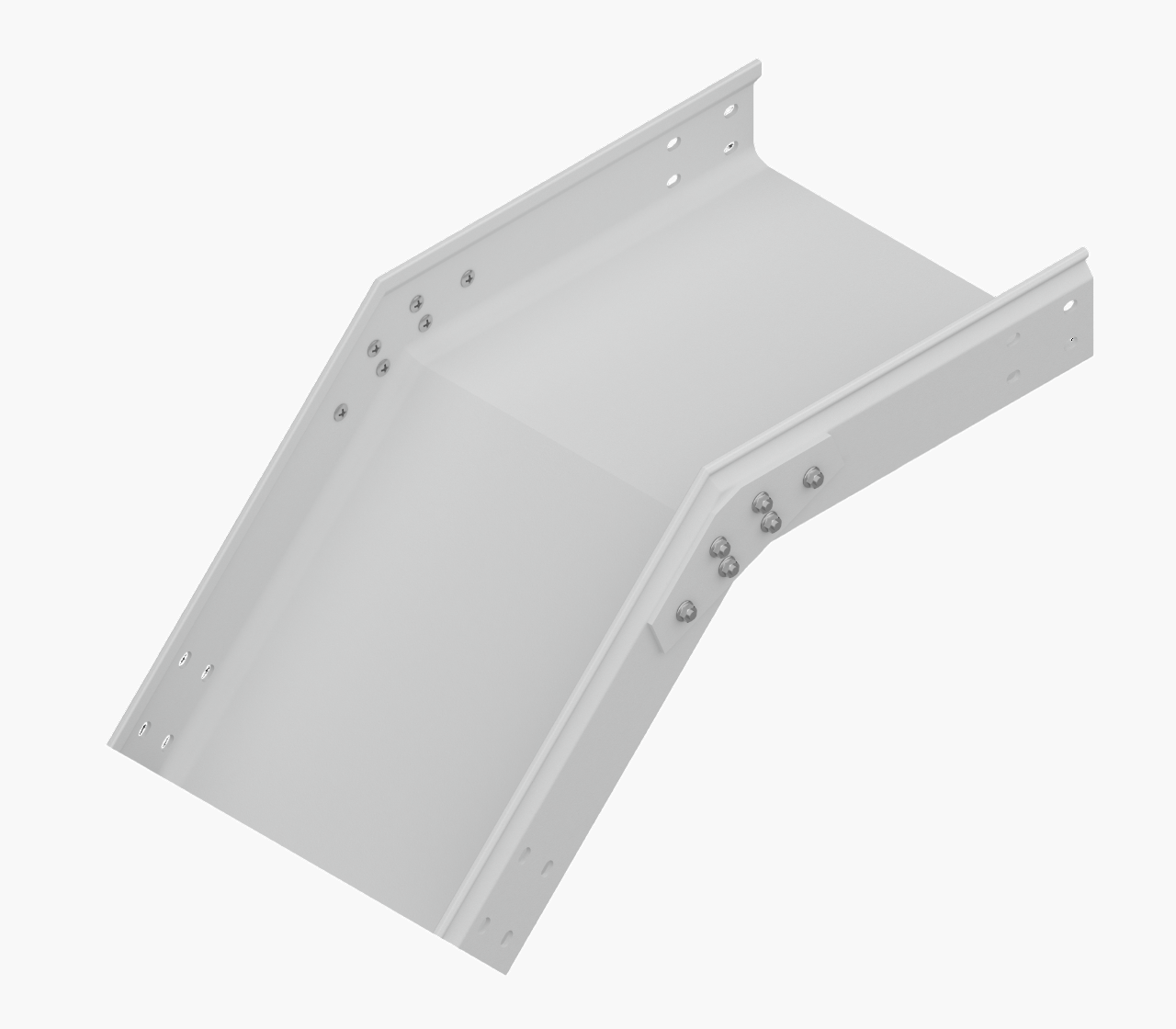

ПОДЪЕМ НАРУЖНЫЙ 45° сплошного стеклопластикового лотка
Подъем наружный 45°

Подъем 45° наружный СK45 1008 / СK45 1010

Подъем 45° наружный СK45 2008/ СK45 2010

Подъем 45° наружный СK45 3008 / СK45 3010

Подъем 45° наружный СK45 4008/ СK45 4010

Подъем 45° наружный СK45 4008/ СK45 5010


ПОДЪЕМ НАРУЖНЫЙ 45° лотка стеклопластикового сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС

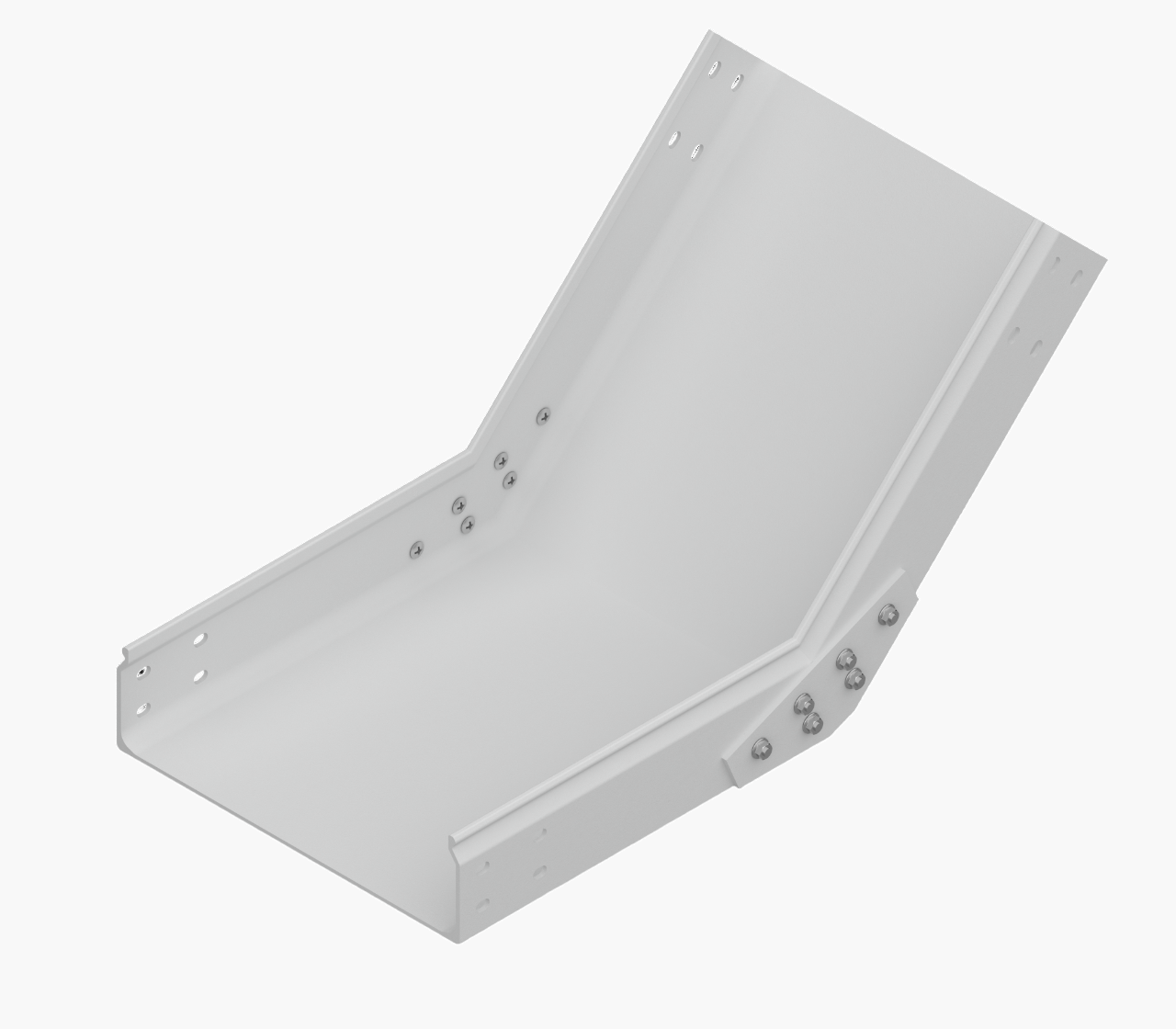

Подъем внутренний 45°

Подъем 45° внутренний СА45 1008 / СА45 1010

Подъем 45° внутренний СА45 2008 / СА45 2010

Подъем 45° внутренний СА45 3008 / СА45 3010

Подъем 45° внутренний СА45 4008 / СА45 4010

Подъем 45° внутренний СА45 5008 / СА45 5010


ПОДЪЕМ ВНУТРЕННИЙ 90° стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Подъем внутренний 90°

Подъем 90° внутренний СА90 1008 / СА90 1010

Подъем 90° внутренний СА90 2008 / СА90 2010

Подъем 90° внутренний СА90 3008 / СА90 3010

Подъем 90° внутренний СА90 4008 / СА90 4010

Подъем 90° внутренний СА90 5008 / СА90 5010

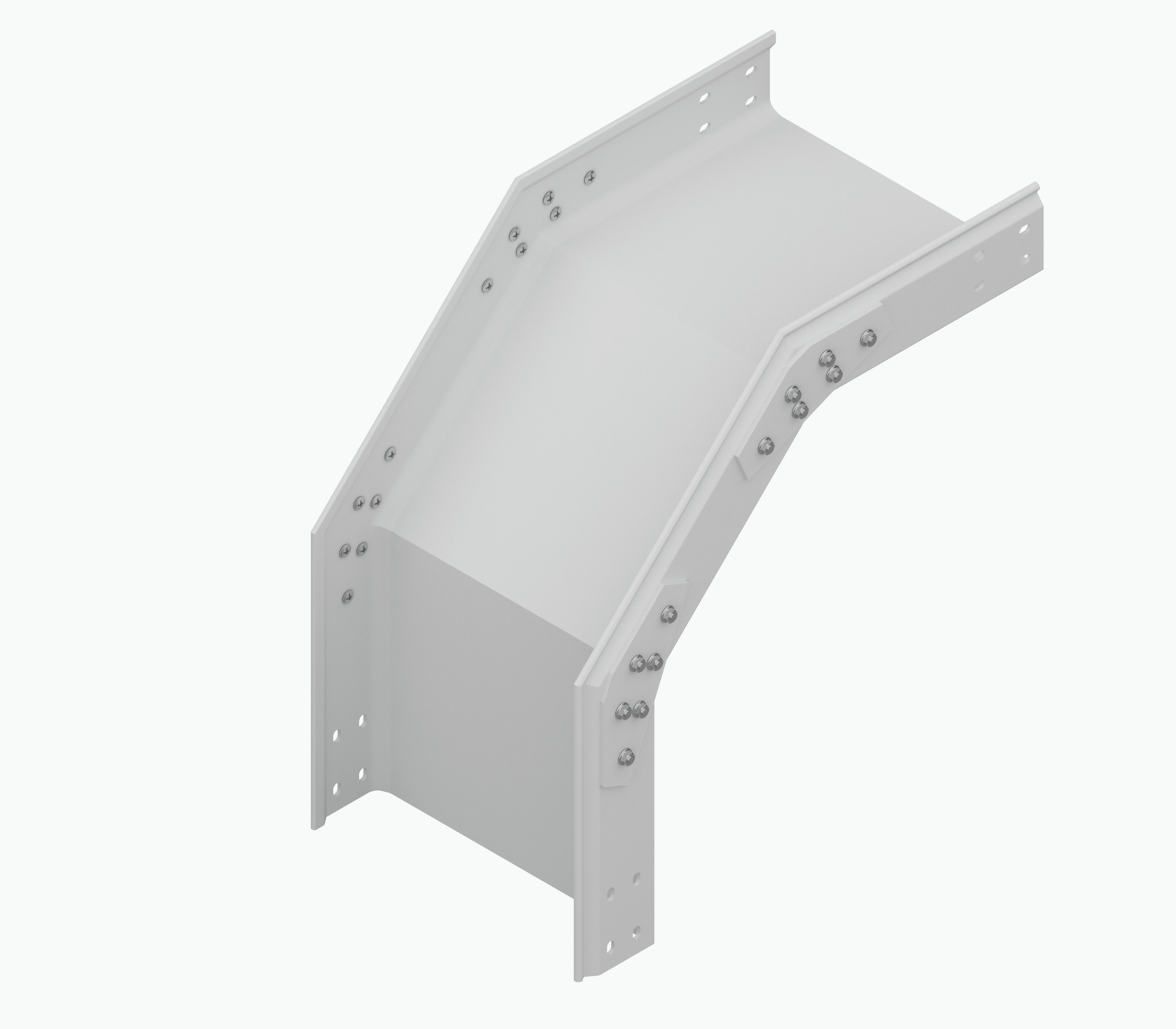

подъем наружный выпуклый 90 стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Подъем наружный 90°

Подъем 90°наружный СK90 1008 / Крышка подъема 90° СKC90 1008

Подъем 90°наружный СK90 2008 / Крышка подъема 90° СKC90 2008

Подъем 90°наружный СK90 3008 / Крышка подъема 90° СKC90 3008

Подъем 90°наружный СK90 4008 / Крышка подъема 90° СKC90 4008

Подъем 90°наружный СK90 5008 / Крышка подъема 90° СKC90 5008

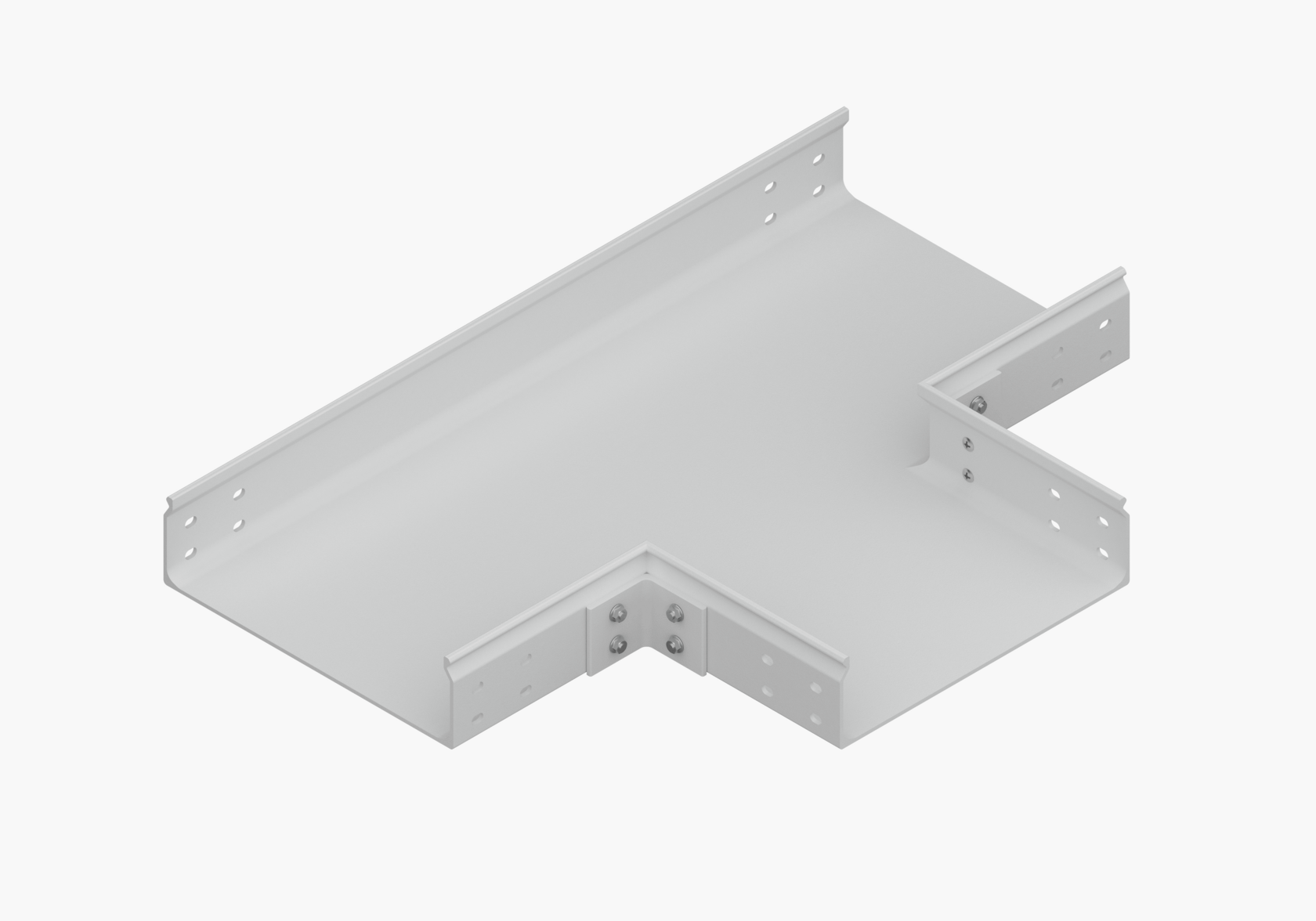

Т-ОБРАЗНЫЙ ОТВЕТВИТЕЛЬ стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС

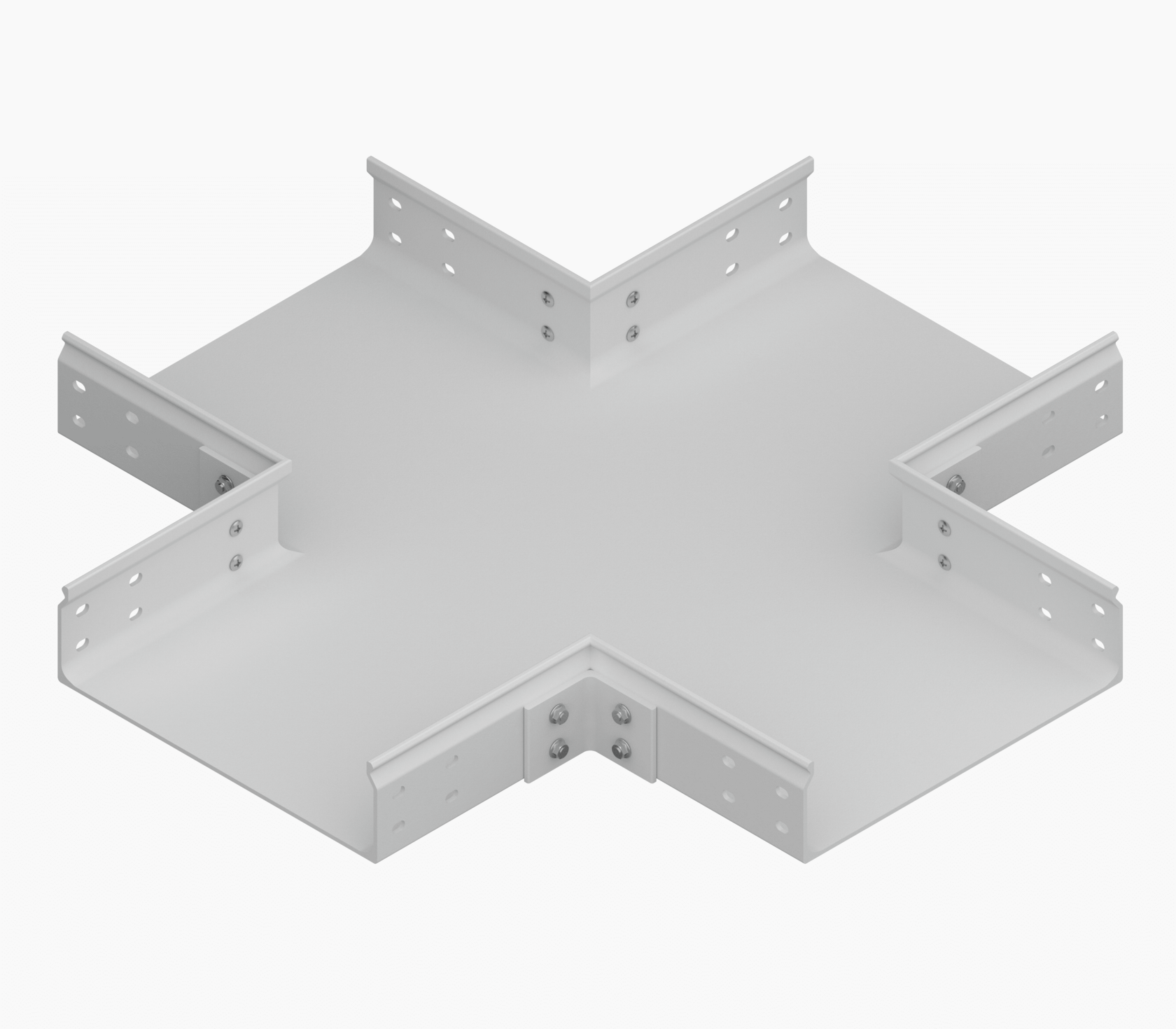

Т-образный ответвитель

Т-образный ответвитель Т08 1010 (100-100 мм)

Т-образный ответвитель Т08 2020 (200-200мм)

Т-образный ответвитель Т08 3030 (300-300мм)

Т-образный ответвитель Т08 4040 (400-400мм)

Т-образный ответвитель Т08 5050 (500-500мм)

*Возможны различные комбинации

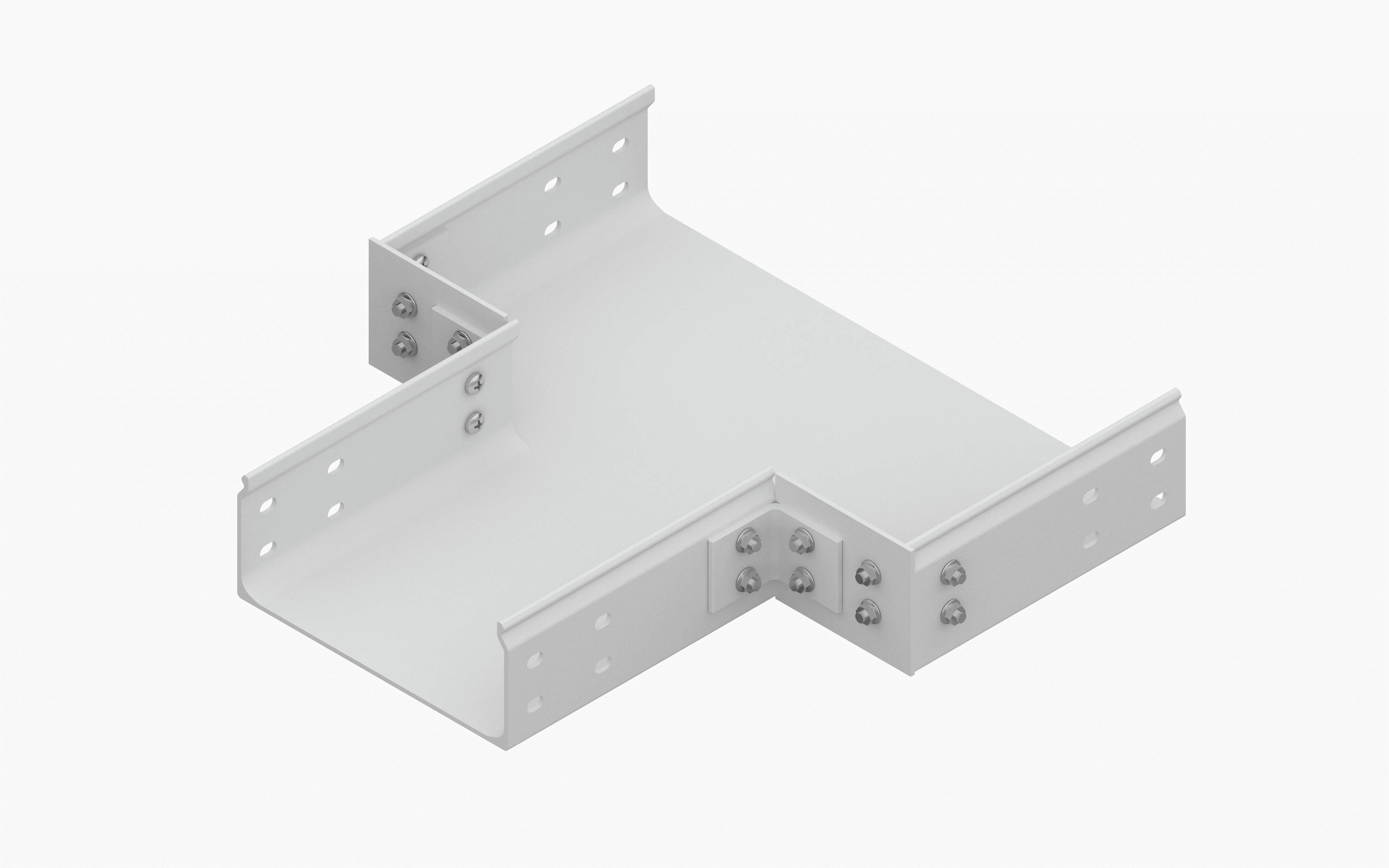

ПЕРЕХОД ЛЕВЫЙ (LI) / ПРАВЫЙ (RE) стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Переход левый (A08)

Адаптер левый А08 1020 (с 100 на 200мм) / Крышка на адаптер левый АС08 1020

Адаптер левый А08 1030  (с 100 на 300мм) / Крышка на адаптер левый АС08 1030

Адаптер левый А08 1040 (с 100 на 400мм) / Крышка на адаптер левый АС08 1040

Адаптер левый А08 2030 (с 200 на 300мм) / Крышка на адаптер левый АС08 2030

Адаптер левый А08 2040 (с 200 на 400мм) / Крышка на адаптер левый АС08 2040

Адаптер левый А08 3040 (с 300 на 400мм) / Крышка на адаптер левый АС08 3040

*Возможны различные комбинации

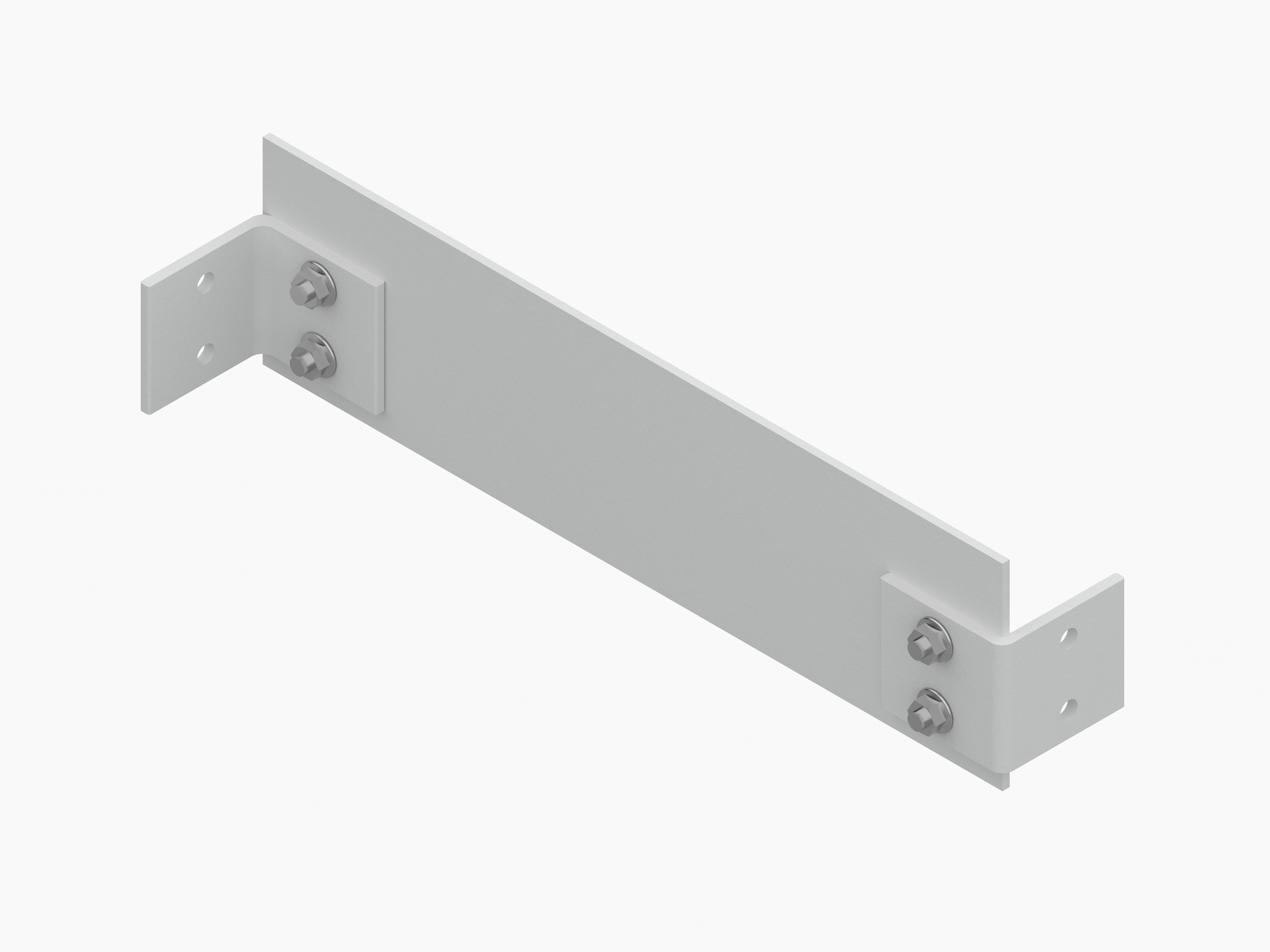

ПЕРЕХОД ЛЕВЫЙ (LI) / ПРАВЫЙ (RE) стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС

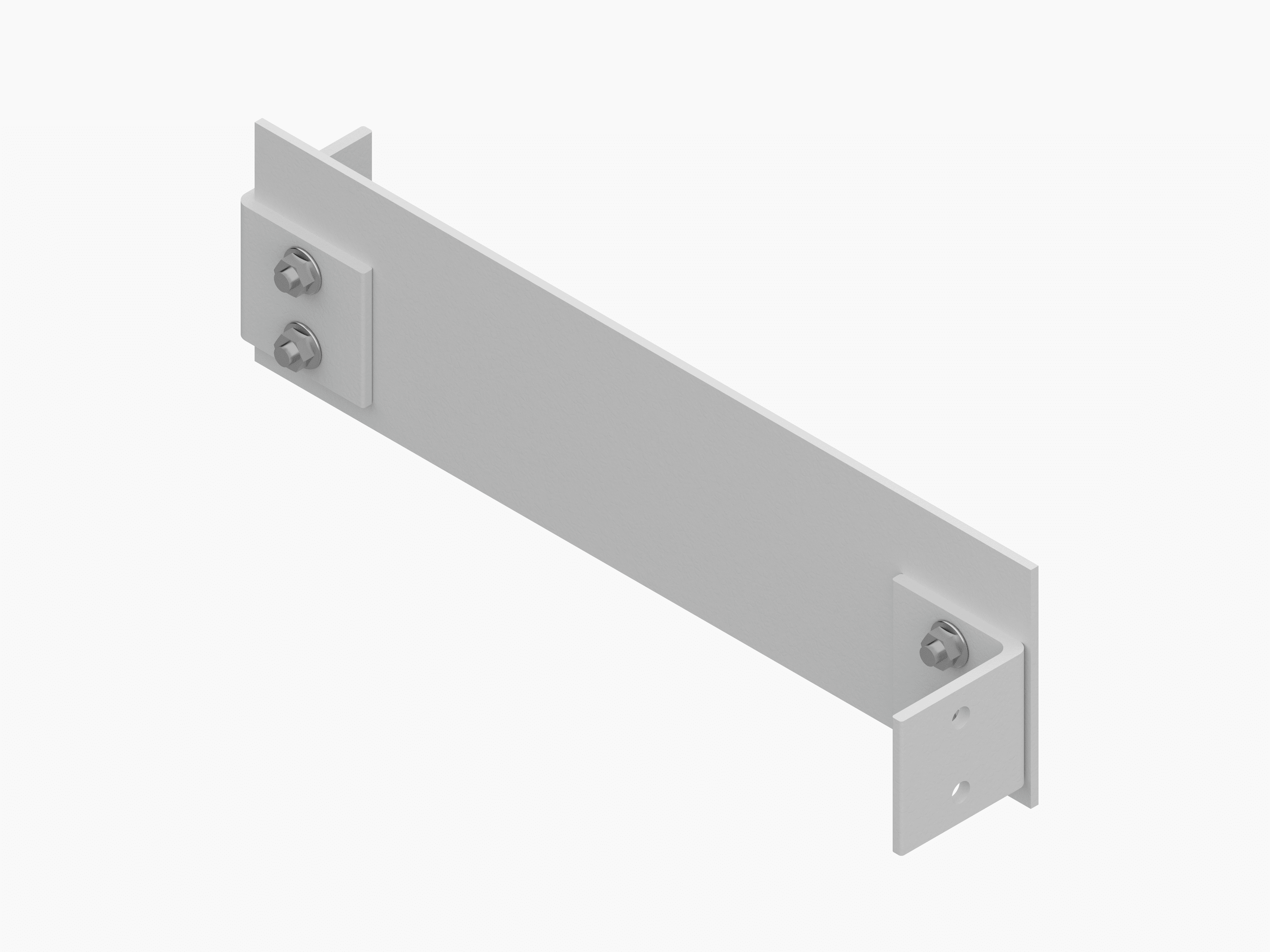

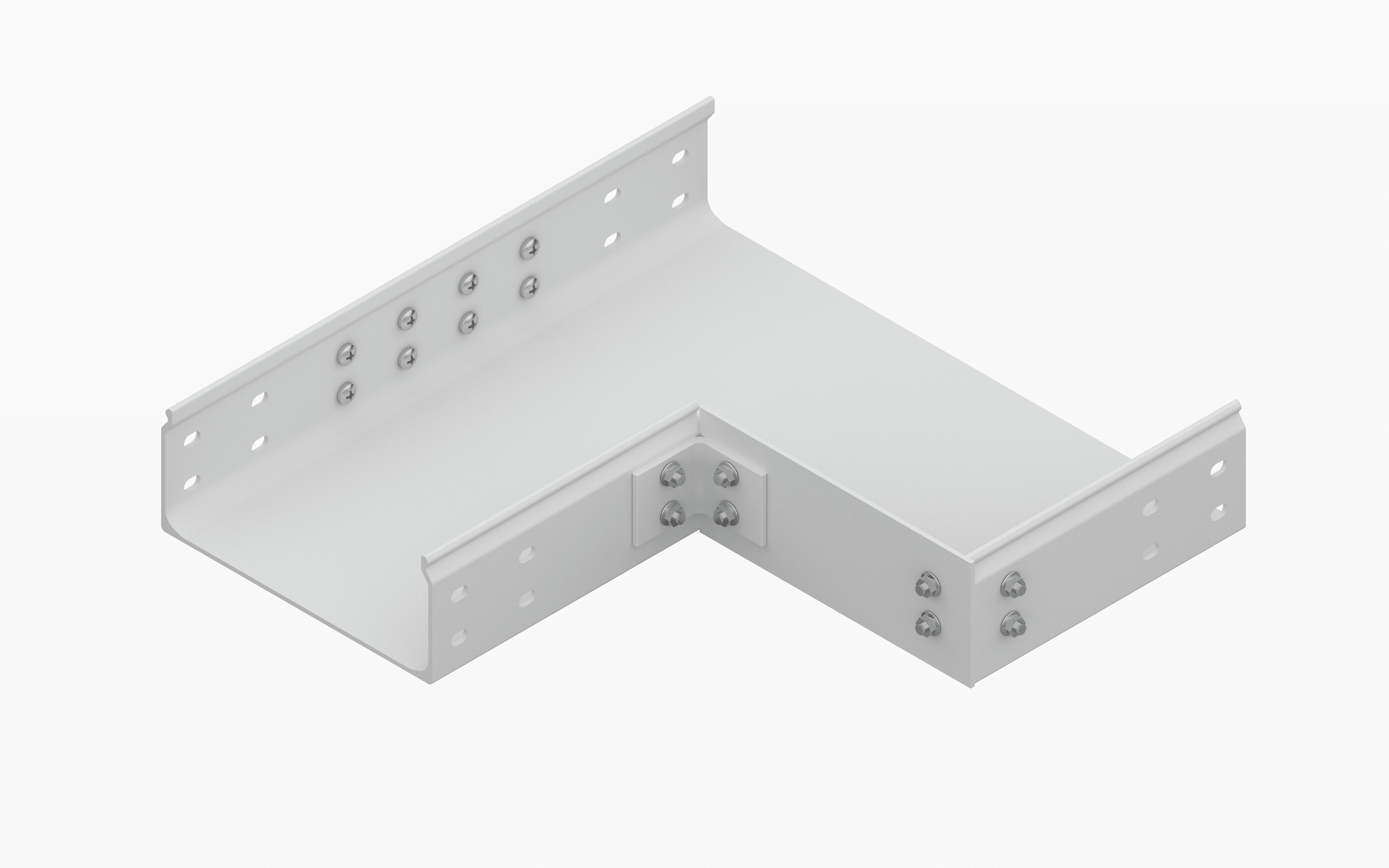

Переход правый (AP08)

Адаптер левый АР08 1020 (с 100 на 200мм) / Крышка на адаптер левый АРС08 1020

Адаптер левый АР08 1030  (с 100 на 300мм) / Крышка на адаптер левый АРС08 1030

Адаптер левый АР08 1040 (с 100 на 400мм) / Крышка на адаптер левый АРС08 1040

Адаптер левый АР08 2030 (с 200 на 300мм) / Крышка на адаптер левый АРС08 2030

Адаптер левый АР08 2040 (с 200 на 400мм) / Крышка на адаптер левый АСР08 2040

Адаптер левый АР08 3040 (с 300 на 400мм) / Крышка на адаптер левый АСР08 3040

*Возможны различные комбинации


АДАПТЕР ВЕРТИКАЛЬНЫЙ стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС

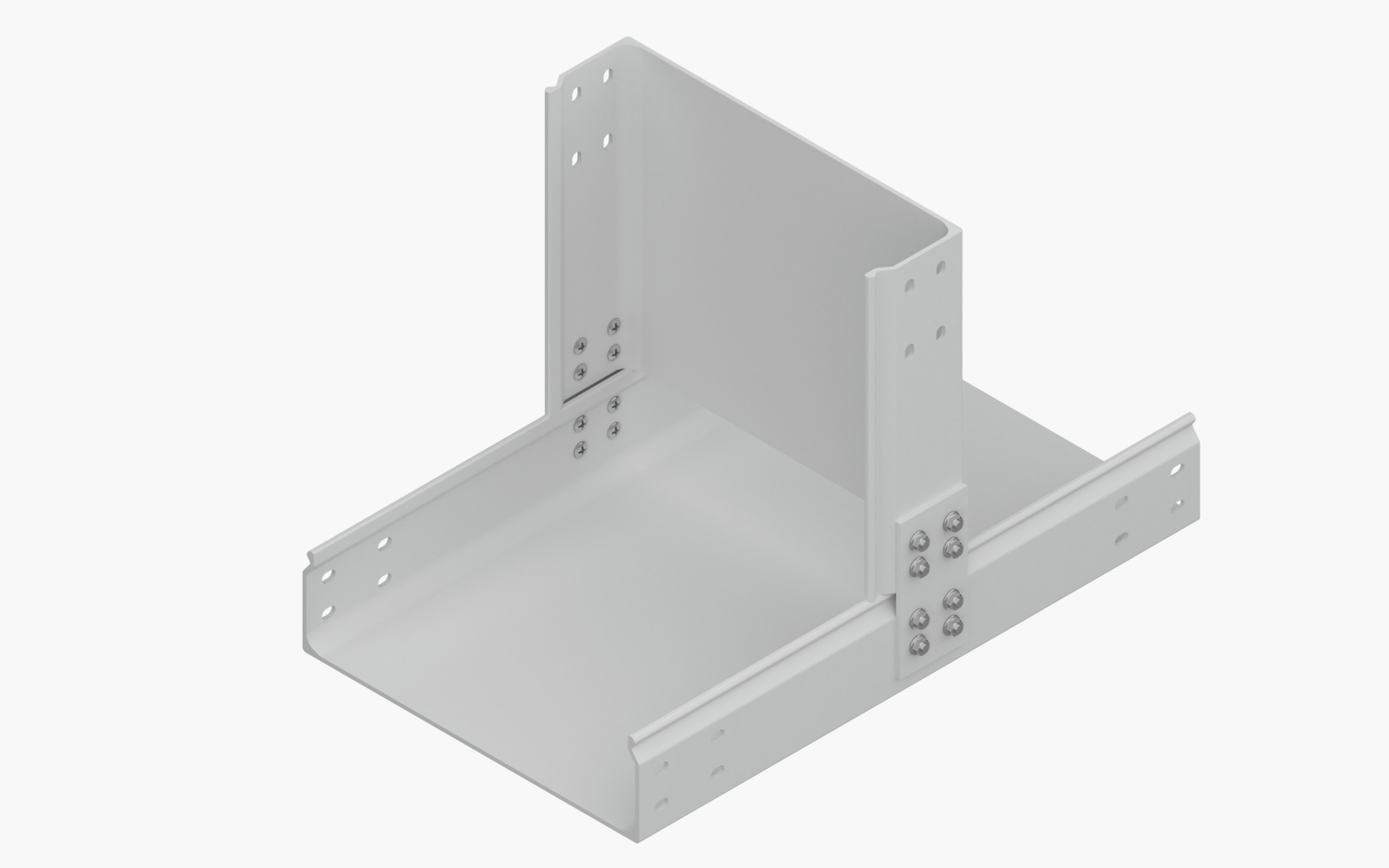

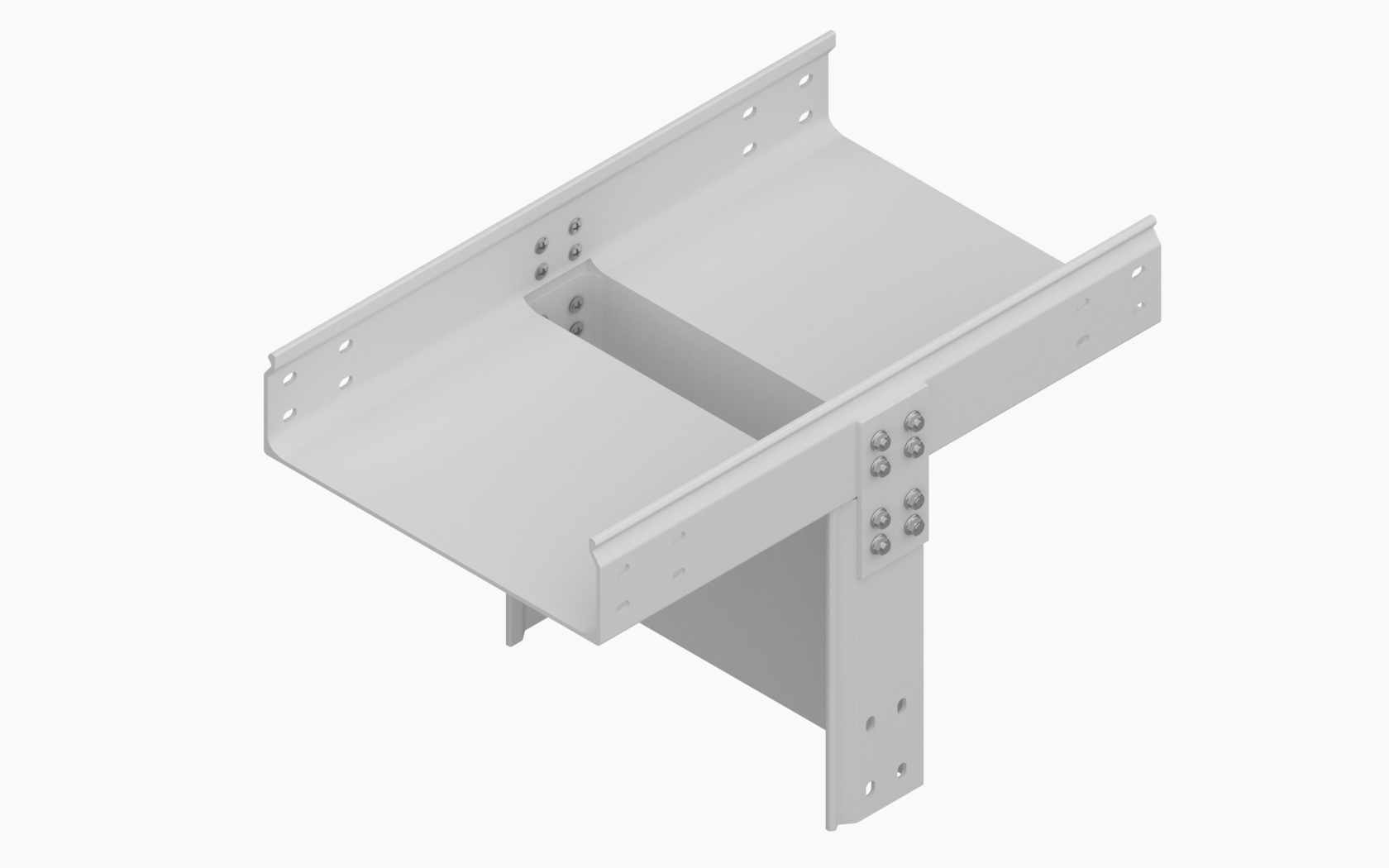

Адаптер вертикальный СМ08 (переход вниз)/CK08 (переход вверх)

Адаптер вертикальный CM08 1010 / Крышка на адаптер вертикальный CMC08 1010

Адаптер вертикальный CM08 2020/ Крышка на адаптер вертикальный CMC08 2020

Адаптер вертикальный CM08 3030 / Крышка на адаптер вертикальный CMC08 3030

Адаптер вертикальный CM08 4040 / Крышка на адаптер вертикальный CMC08 4040

Адаптер вертикальный CM08 5050 / Крышка на адаптер вертикальный CMC08 5050


РАЗДЕЛИТЕЛЬ КАБЕЛЕЙ стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Разделитель кабелей
Разделитель кабельный PА 7025 (70х25мм)

Крышки лотка стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС

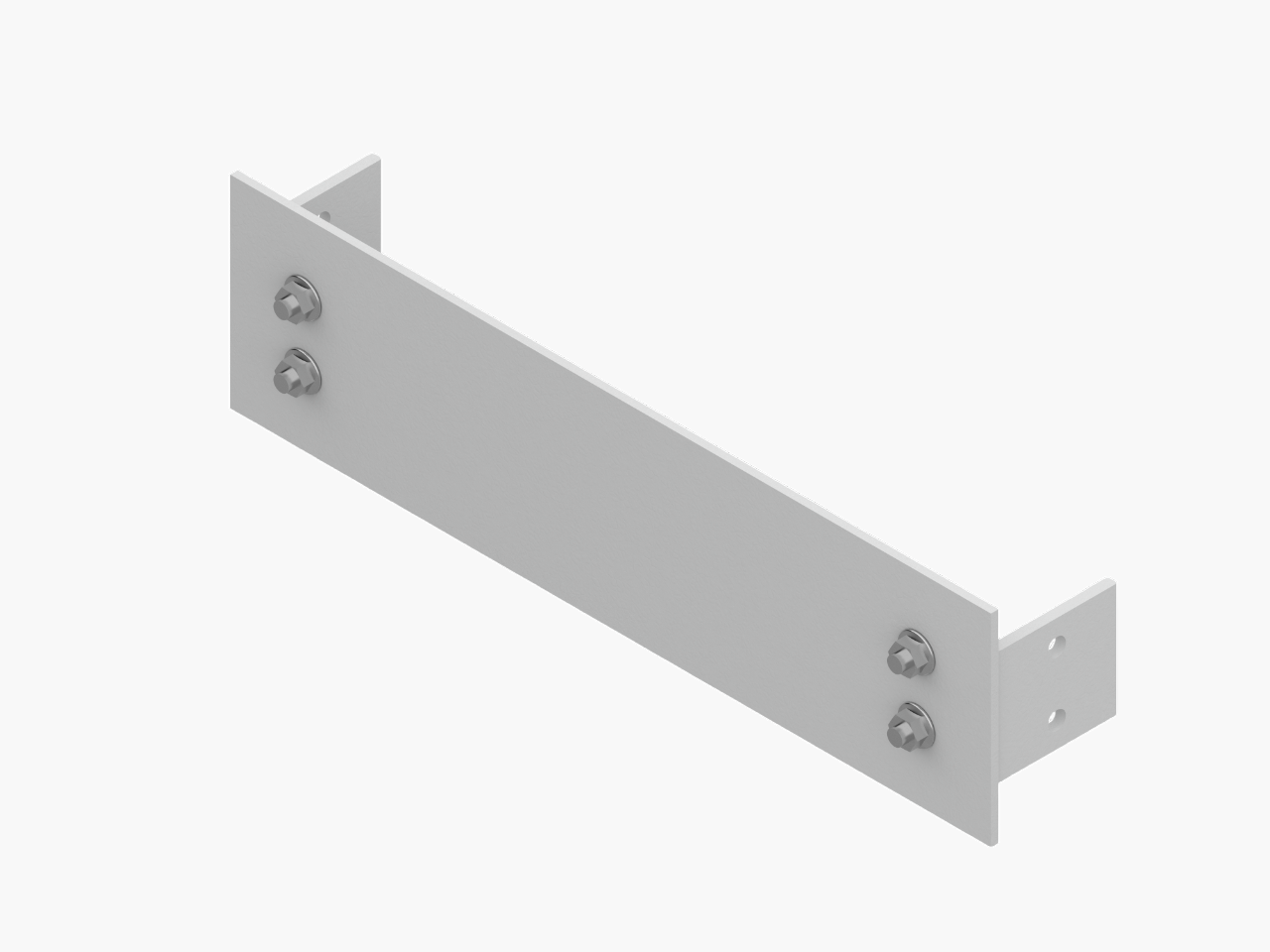

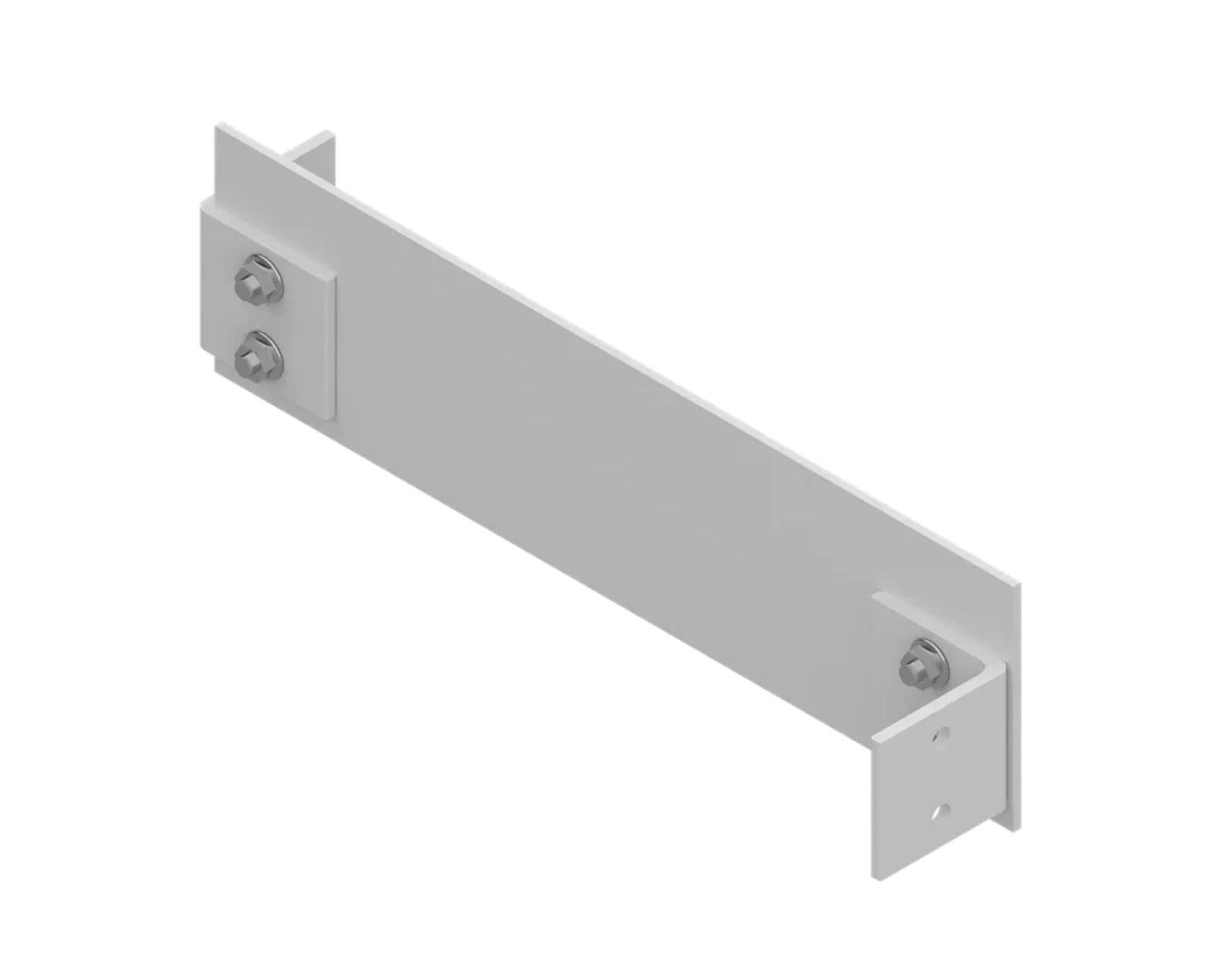

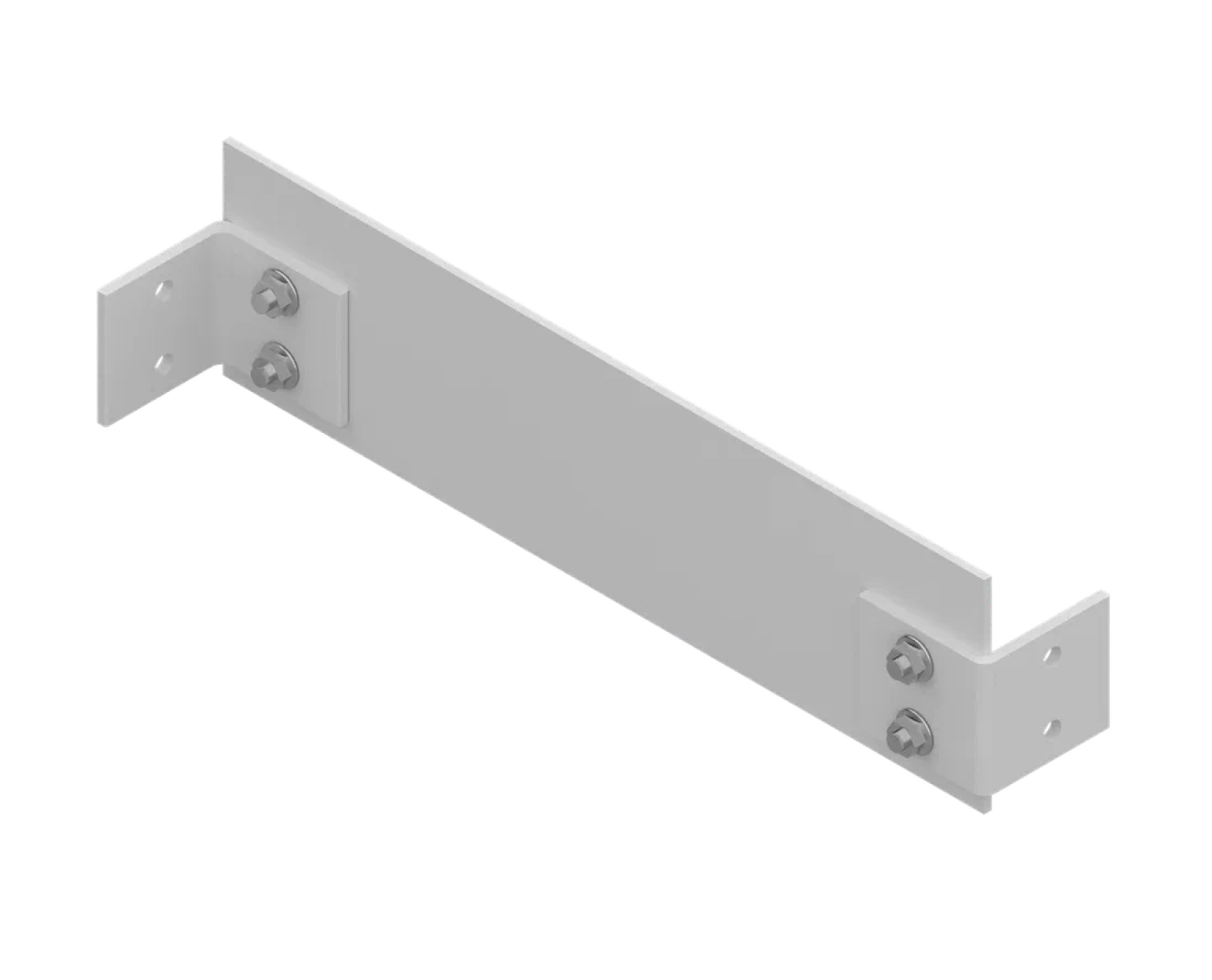

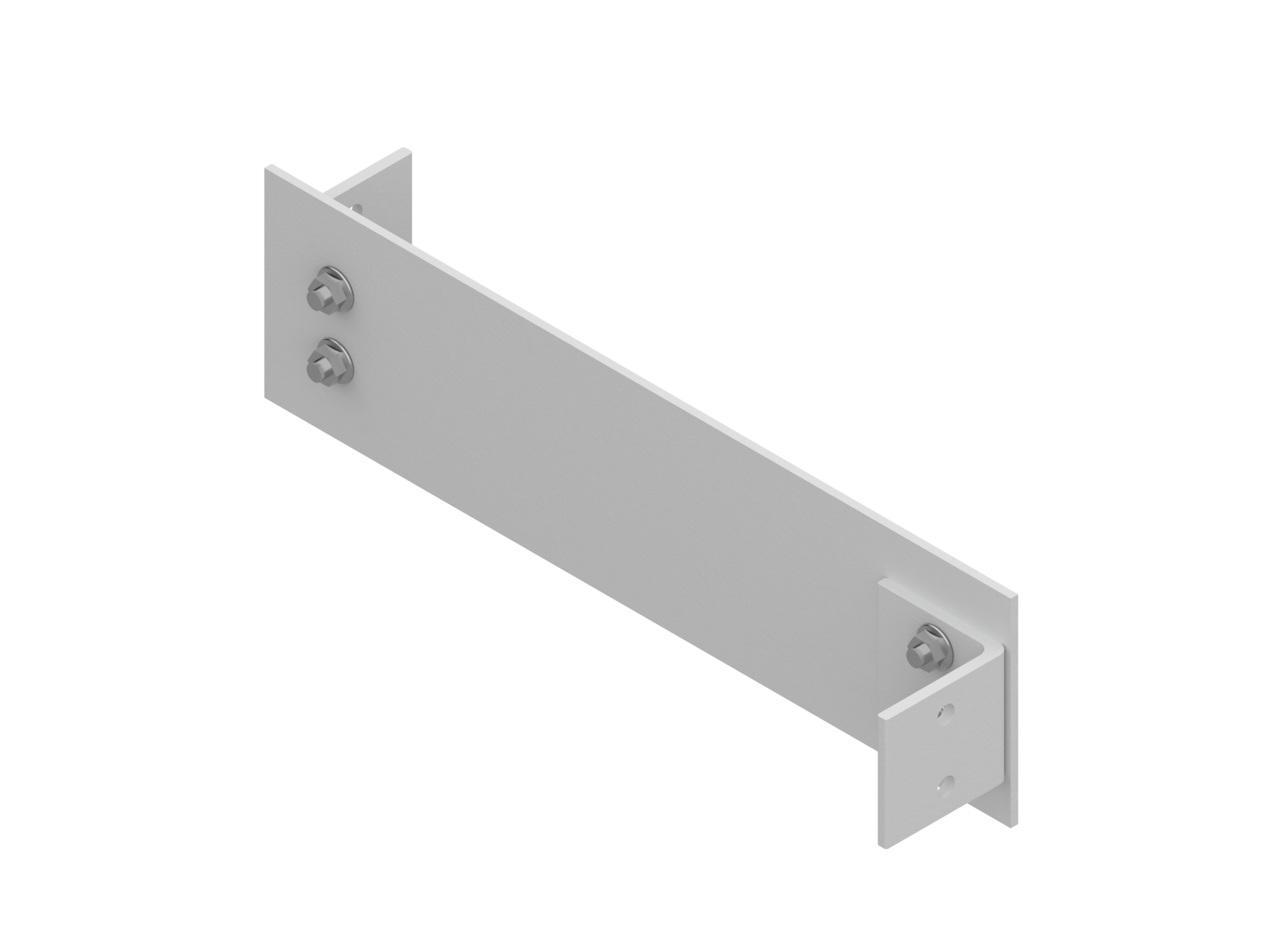

Заглушка торцевая СКР

Заглушка торцевая СKP 1008 / СKP 1010

Заглушка торцевая СKP 2008 / СKP 2010

Заглушка торцевая СKP 3008 / СKP 3010

Заглушка торцевая СKP 4008 / СKP 4010

Заглушка торцевая СKP 1008 / СKP 5010




ЗАГЛУШКИ ТОРЦЕВЫЕ ZCT стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Шарнир вертикальный HA 6020
Предназначен для соединения прямолинейных участков кабельной трассы при необходимости нестандартной установки вертикального подъема

ЗАГЛУШКИ ТОРЦЕВЫЕ ZCT стеклопластикового кабельного сплошного типа, ПЭОТЭК, FRP, SMC, BMC, аналог DKC ДКС
Пластина соединительная H 6020
Предназначена для соединения прямолинейных участков кабельной трассы
