Лестничные сходы и марши
Композитные лестничные сходы ПЭОТЭК-ФАЙБЕР предназначены для обеспечения безопасного подъема и спуска пешеходов, а также персонала дорожно-эксплуатационных служб на автодорожных мостах, путепроводах и эстакадах.
Лестничные сходы – важный элемент мостового сооружения, расположенного на автомобильных дорогах общего пользования, позволяющий проводить работы по контролю технического состояния сооружения. Он может включать лестничные марши с поручнями.
Лестничные сходы и марши
Описание

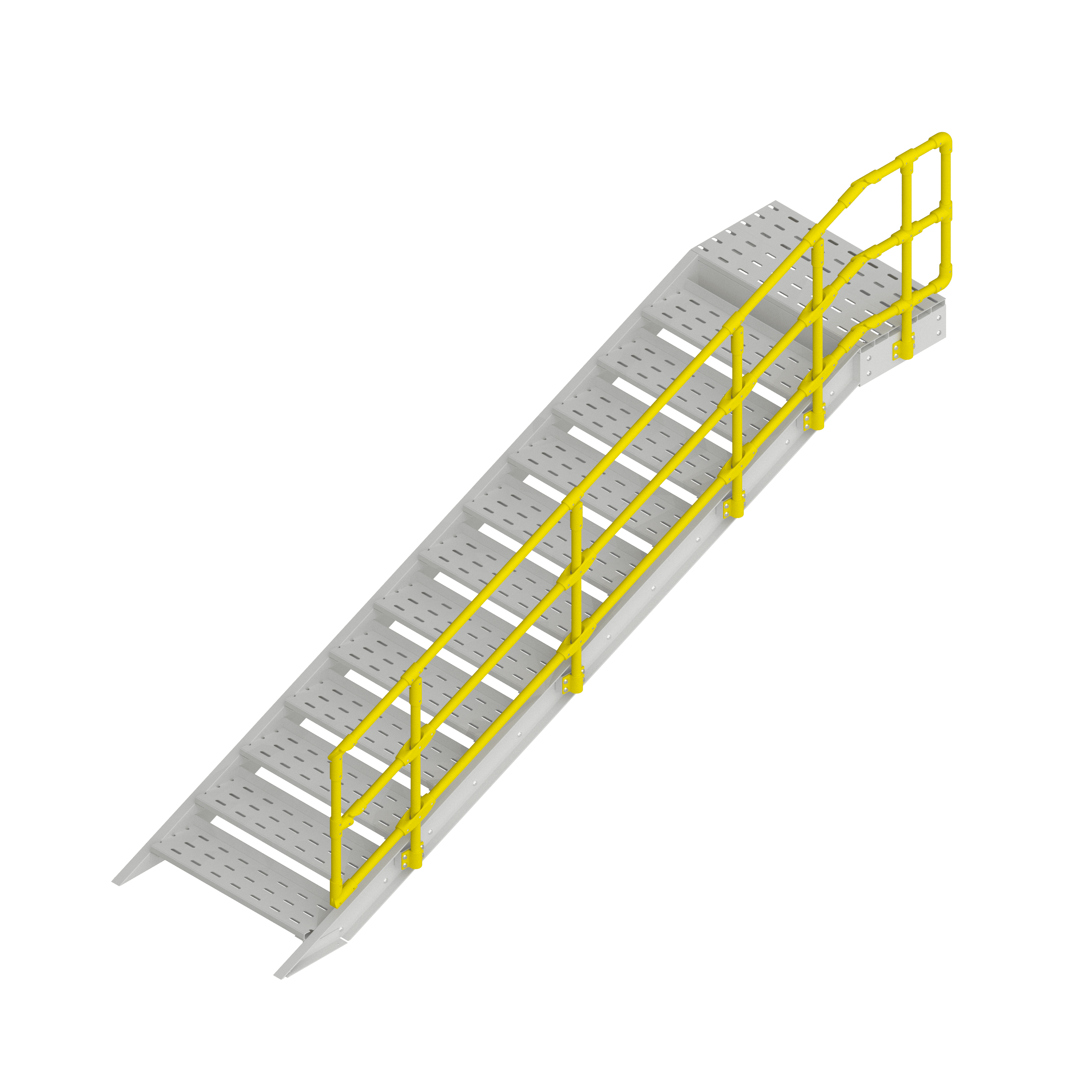

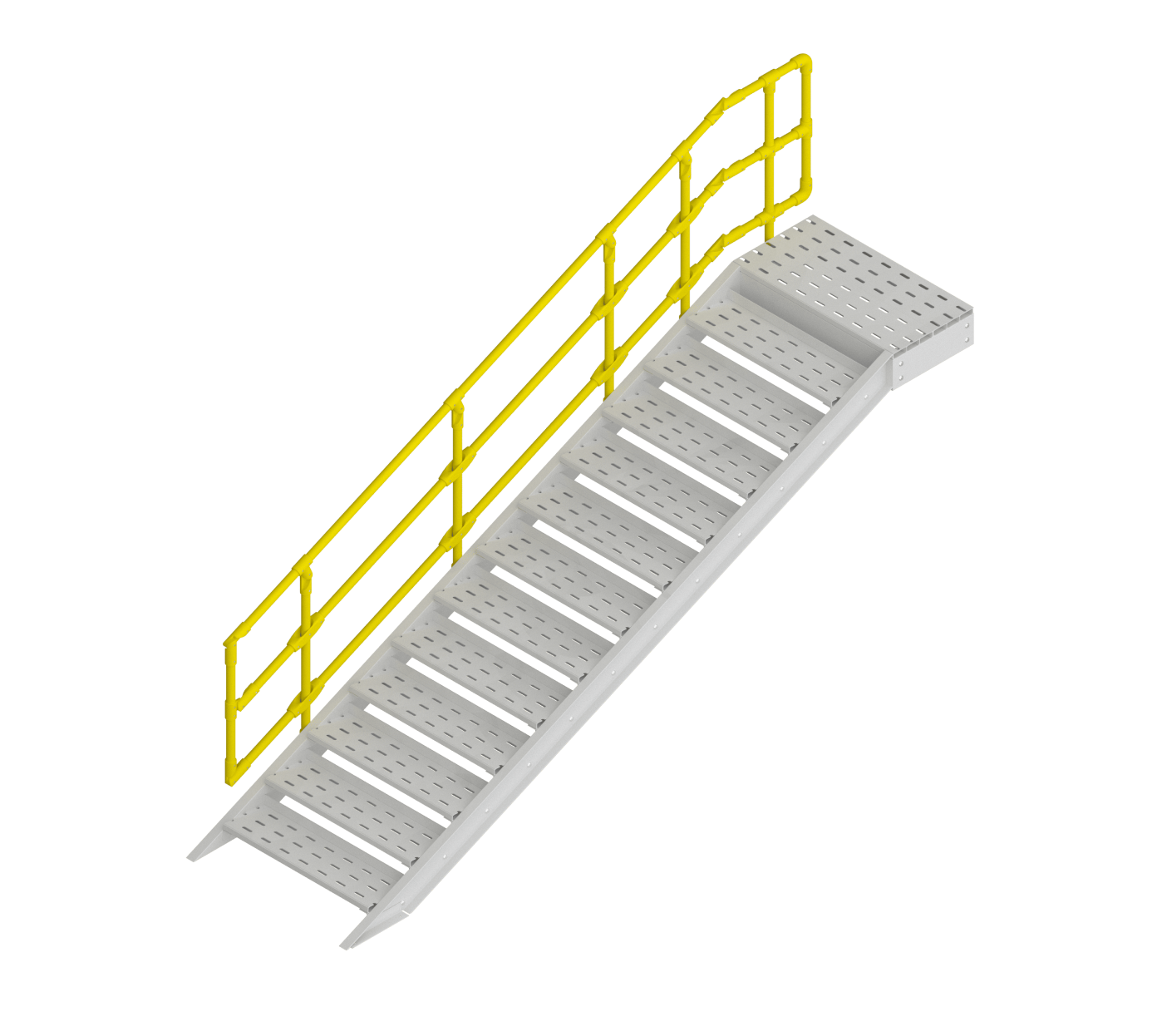

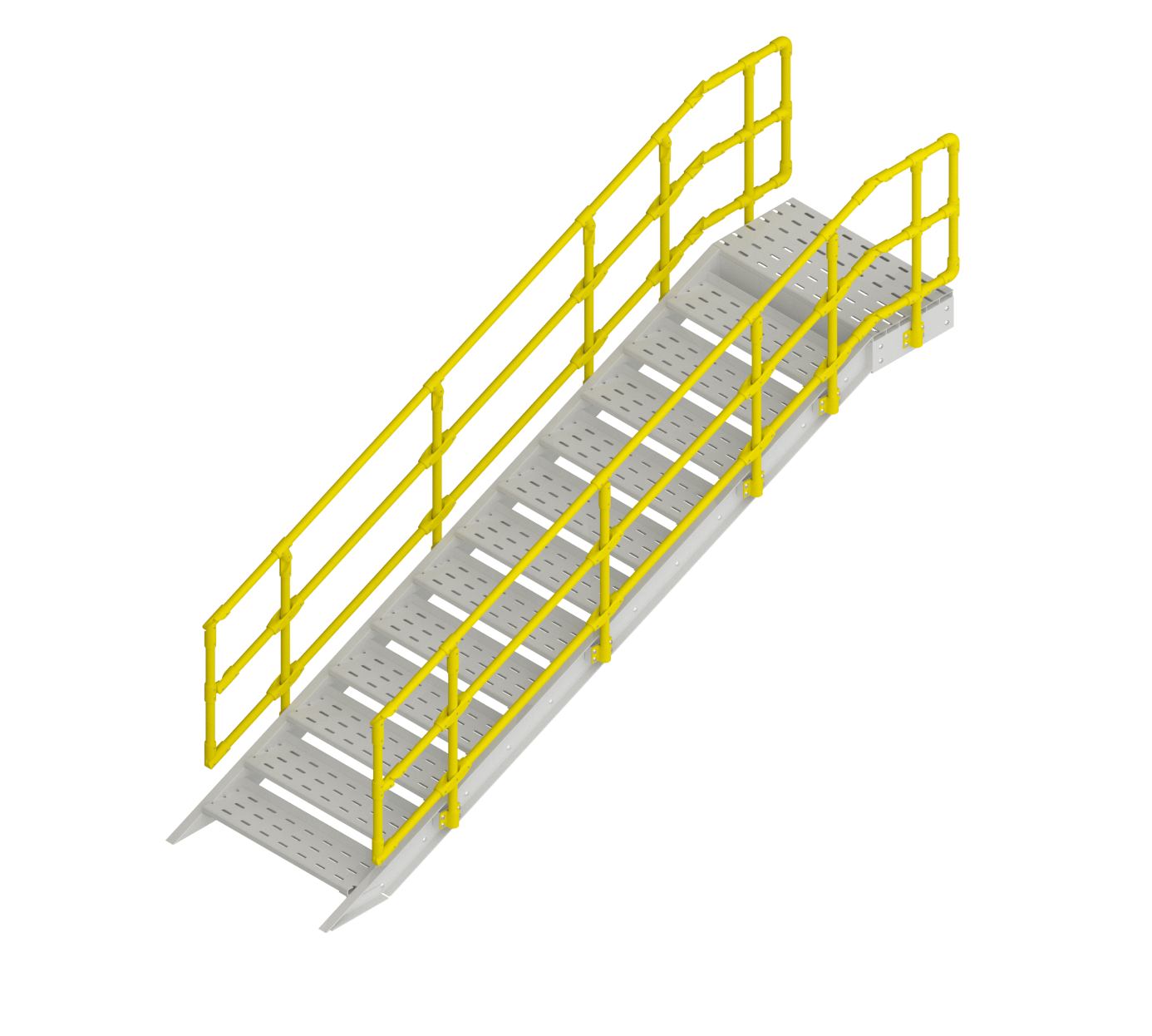

Лестничный сход ПЭОТЭК-ФАЙБЕР оснащен ограждением минимум с одной стороны, при ширине конструкции более 1000 мм – с двух сторон. При ограниченной эксплуатации и редком прохождении персонала допускается уменьшение ширины лестничного марша до 500 мм. При высоте лестничного схода более 3000 мм обязательна промежуточная площадка длиной, превышающей ширину лестничного марша. Высота любого препятствия над конструкцией составляет более 2300 мм, а расстояние от препятствия перпендикулярно линии уклона – более 1900 мм.
Монтаж наших лестничных сходов возможен на железобетонные фундаменты или винтовые сваи.
По желанию заказчика возможно нанесение фирменной символики на узловые элементы конструкции.
Температура эксплуатации изделий: -60С до +85С.
Срок службы не менее 30 лет.
НАЗНАЧЕНИЕ: Композитные лестничные сходы от ПЭОТЭК-ФАЙБЕР предназначены для безопасного и удобного подъема и спуска пешеходов и обслуживающего персонала на мостовых сооружениях.
Монтаж наших лестничных сходов возможен на железобетонные фундаменты или винтовые сваи.
По желанию заказчика возможно нанесение фирменной символики на узловые элементы конструкции.
Температура эксплуатации изделий: -60С до +85С.
Срок службы не менее 30 лет.
НАЗНАЧЕНИЕ: Композитные лестничные сходы от ПЭОТЭК-ФАЙБЕР предназначены для безопасного и удобного подъема и спуска пешеходов и обслуживающего персонала на мостовых сооружениях.
Для производства стеклопластиковых профилей лестничных сходов используется метод пултрузии в соответствии с ГОСТ 33344-2015. Элементы крепления ограждений и ответвители изготавливаются методом горячего прессования.
Для стандартизации лестничных маршей мы используем уклон сходов 1:2 для любых высот насыпей. Адаптация к различным уклонам насыпей достигается за счет возможности изменения угла наклона лестничного марша относительно края дороги, что обеспечивает плавный переход.
Лестничные сходы и марши "ПЭОТЭК-ФАЙБЕР" соответствуют требованиям ГОСТ Р 70313-2022, ГОСТ 33384-2015 и СП 59.13330.2020. Конструкция лестницы должна быть устойчивой и обеспечивать безопасность.
Ступени выдерживают распределенную нагрузку не менее 1,5 кН на площади 0,01 м2, расположенной посередине ступени при ширине до 1200 мм. Для ступеней шириной более 1200 мм – распределенная нагрузка не менее 1,5 кН на двух площадях 0,01 м2, расположенных на расстоянии 600 мм симметрично центру.
Настил ступеней и промежуточных площадок обладает долговечным антискользящим покрытием. Конструкция лестничных сходов выдерживает распределенную нагрузку не менее 5 кН/м2, обеспечивая устойчивость и безопасность эксплуатации.
Все ступени идентичны, при невозможности этого отклонение геометрических размеров не превышает 15%. Отношение между высотой (А) и глубиной ступени (В) соответствует параметрам: 600мм ≤ В +2А ≤ 660 мм, при этом В ≥ 300 мм. Выступ ступени над нижерасположенной составляет не менее 10 мм. Прогиб конструкции не превышает 1/300 длины пролета. Ширина лестничного схода составляет не менее 700 мм и рассчитывается исходя из пропускной способности: 1500 чел/час на 1000м.
Для стандартизации лестничных маршей мы используем уклон сходов 1:2 для любых высот насыпей. Адаптация к различным уклонам насыпей достигается за счет возможности изменения угла наклона лестничного марша относительно края дороги, что обеспечивает плавный переход.
Лестничные сходы и марши "ПЭОТЭК-ФАЙБЕР" соответствуют требованиям ГОСТ Р 70313-2022, ГОСТ 33384-2015 и СП 59.13330.2020. Конструкция лестницы должна быть устойчивой и обеспечивать безопасность.
Ступени выдерживают распределенную нагрузку не менее 1,5 кН на площади 0,01 м2, расположенной посередине ступени при ширине до 1200 мм. Для ступеней шириной более 1200 мм – распределенная нагрузка не менее 1,5 кН на двух площадях 0,01 м2, расположенных на расстоянии 600 мм симметрично центру.
Настил ступеней и промежуточных площадок обладает долговечным антискользящим покрытием. Конструкция лестничных сходов выдерживает распределенную нагрузку не менее 5 кН/м2, обеспечивая устойчивость и безопасность эксплуатации.
Все ступени идентичны, при невозможности этого отклонение геометрических размеров не превышает 15%. Отношение между высотой (А) и глубиной ступени (В) соответствует параметрам: 600мм ≤ В +2А ≤ 660 мм, при этом В ≥ 300 мм. Выступ ступени над нижерасположенной составляет не менее 10 мм. Прогиб конструкции не превышает 1/300 длины пролета. Ширина лестничного схода составляет не менее 700 мм и рассчитывается исходя из пропускной способности: 1500 чел/час на 1000м.
Варианты исполнения
Универсальность конструкции позволяет использовать лестничные сходы и марши ПЭОТЭК-ФАЙБЕР не только в качестве элементов доступа к подмостовым конструкциям, но и в качестве пешеходных переходов, соединяющих различные уровни дорожной инфраструктуры.
Помимо мостостроения и дорожной инфраструктуры, композитные лестничные сходы и марши от ПЭОТЭК-ФАЙБЕР находят применение на:
Строительных и промышленных площадках. Для организации безопасного доступа персонала к различным уровням строящихся или эксплуатируемых объектов.
Объектах под напряжением. В качестве диэлектрических ограждений, обеспечивающих защиту от поражения электрическим током при обслуживании электрооборудования.
Морских и речных сооружениях. Благодаря высокой коррозионной стойкости композитных материалов, обеспечивая долговечную службу в агрессивной морской среде.
Общественных пространствах. Для повышения комфорта и безопасности на балконах, набережных, в парках и пешеходных зонах, обеспечивая эстетичный и долговечный внешний вид.
Наши инженеры и проектировщики готовы разработать индивидуальное решение любой сложности, учитывая специфические требования каждого проекта.
Помимо мостостроения и дорожной инфраструктуры, композитные лестничные сходы и марши от ПЭОТЭК-ФАЙБЕР находят применение на:
Строительных и промышленных площадках. Для организации безопасного доступа персонала к различным уровням строящихся или эксплуатируемых объектов.
Объектах под напряжением. В качестве диэлектрических ограждений, обеспечивающих защиту от поражения электрическим током при обслуживании электрооборудования.
Морских и речных сооружениях. Благодаря высокой коррозионной стойкости композитных материалов, обеспечивая долговечную службу в агрессивной морской среде.
Общественных пространствах. Для повышения комфорта и безопасности на балконах, набережных, в парках и пешеходных зонах, обеспечивая эстетичный и долговечный внешний вид.
Наши инженеры и проектировщики готовы разработать индивидуальное решение любой сложности, учитывая специфические требования каждого проекта.
Композитные лестничные сходы и марши от "ПЭОТЭК-ФАЙБЕР" – это современное и надежное решение для обеспечения безопасного и удобного доступа на мостовых сооружениях, путепроводах и эстакадах. Разработанные с учетом самых строгих требований и норм, наши конструкции находят широкое применение в мостостроении и дорожной инфраструктуре. Они незаменимы для организации безопасного доступа к подмостовым конструкциям, обеспечивая возможность регулярных осмотров и планового обслуживания, что критически важно для поддержания долговечности и надежности мостовых сооружений.
Благодаря уникальным свойствам композитных материалов, лестничные сходы и марши ПЭОТЭК-ФАЙБЕР демонстрируют исключительную устойчивость к воздействию агрессивных факторов окружающей среды. Лабораторные испытания подтверждают их стойкость к кислотам, щелочам, солям, нефтепродуктам, морской воде и атмосферным явлениям. Это делает нашу продукцию идеальным выбором для эксплуатации в сложных условиях, характерных для транспортной инфраструктуры, в том числе в атмосфере С4, С5 и С5-М по SFS-EN ISO 12944-2 и в III и IV категориях размещения по ГОСТ 15150-69.
Помимо высокой коррозионной стойкости, композитные материалы обладают диэлектрическими свойствами, что особенно важно при работе с высоковольтным оборудованием. Это позволяет использовать наши лестничные сходы на электростанциях и в промышленных зонах, где необходимо обеспечить безопасность персонала при обслуживании трансформаторов, выключателей, разъединителей и комплектных трансформаторных подстанций (КТП).
Простота монтажа, малый вес конструкций и возможность брендирования узловых элементов делают нашу продукцию привлекательным решением для самых разных задач.
Благодаря уникальным свойствам композитных материалов, лестничные сходы и марши ПЭОТЭК-ФАЙБЕР демонстрируют исключительную устойчивость к воздействию агрессивных факторов окружающей среды. Лабораторные испытания подтверждают их стойкость к кислотам, щелочам, солям, нефтепродуктам, морской воде и атмосферным явлениям. Это делает нашу продукцию идеальным выбором для эксплуатации в сложных условиях, характерных для транспортной инфраструктуры, в том числе в атмосфере С4, С5 и С5-М по SFS-EN ISO 12944-2 и в III и IV категориях размещения по ГОСТ 15150-69.
Помимо высокой коррозионной стойкости, композитные материалы обладают диэлектрическими свойствами, что особенно важно при работе с высоковольтным оборудованием. Это позволяет использовать наши лестничные сходы на электростанциях и в промышленных зонах, где необходимо обеспечить безопасность персонала при обслуживании трансформаторов, выключателей, разъединителей и комплектных трансформаторных подстанций (КТП).
Простота монтажа, малый вес конструкций и возможность брендирования узловых элементов делают нашу продукцию привлекательным решением для самых разных задач.
Преимущества
Не требует сварочных работ и использования грузоподъемной техники, что позволяет сократить сроки и стоимость монтажа.
• Простая сборка и монтаж
Комфортные условия эксплуатации в любое время года, предотвращая перегрев или переохлаждение поверхности.
Низкая теплопроводность
Расчетный срок службы до 30 лет обеспечивает экономию на замене и ремонте.
• Долговечность
Избавляет от необходимости регулярной покраски и других трудоемких работ.
• Отсутствие технического обслуживания
Нет необходимости в антикоррозийной обработке и продлевает срок службы.
• Коррозионная устойчивость
Способствует повышению безопасности объекта, снижая риск распространения огня.
• Высокая пожаробезопасность
Гарантируют безопасность персонала при работе с электрооборудованием.
• Высокие диэлектрические свойства
Надежность и долговечность конструкции в условиях интенсивной эксплуатации.
• Высокая прочность
Значительно снижает нагрузку на несущие конструкции.
• Легкий вес
