Уважаемые партнеры! Мы рады приветствовать вас на нашем сайте!

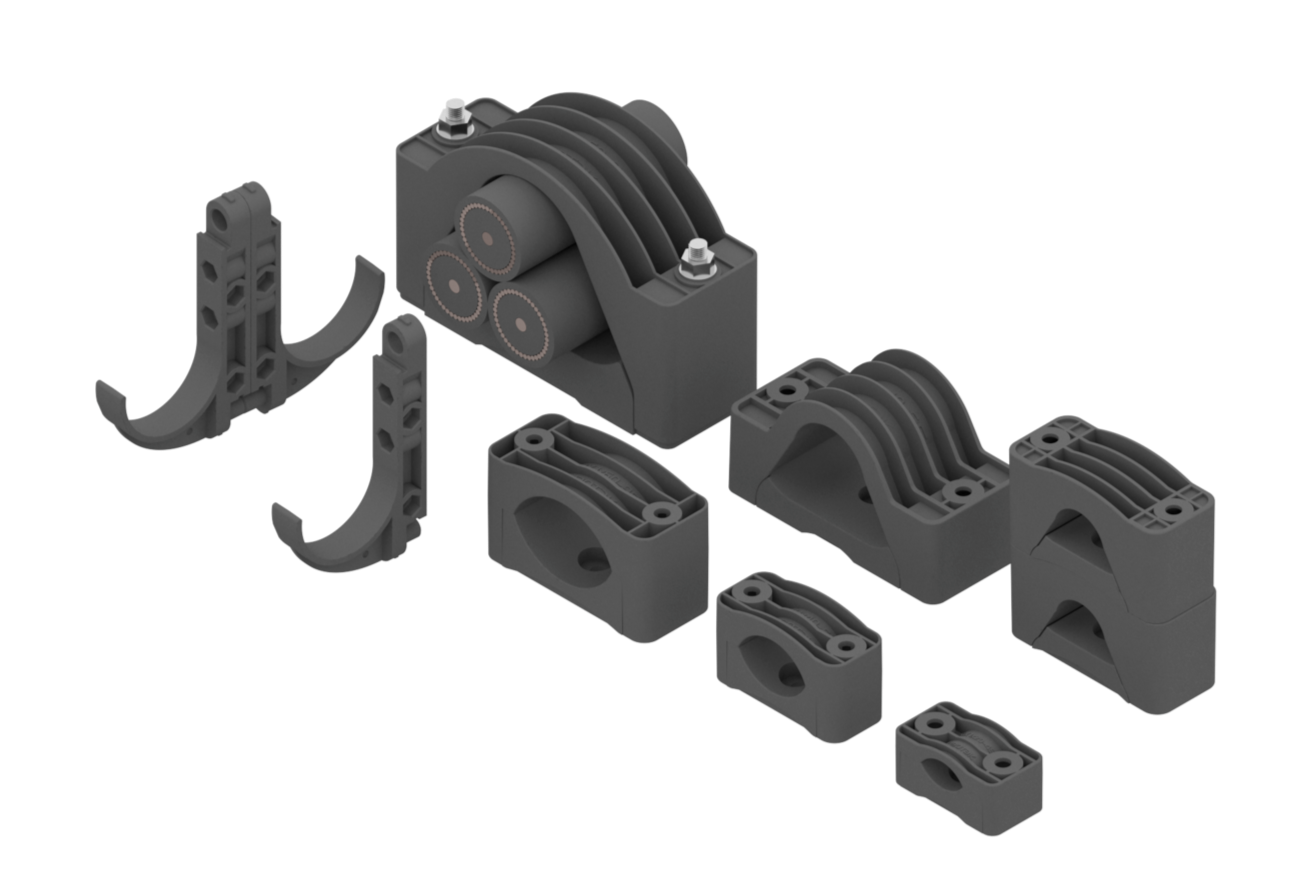

ПЭОТЭК специализируется на разработке и производстве кабельных креплений для всех типов кабелей на напряжение до 500 кВ. Вся линейка продукции разработана нашими специалистами с учетом самых жестких российских и европейских требований.

Дизайн

При разработке кабельных креплений наши конструкторы позаботились об универсальности кабельных креплений, что позволяет подобрать кабельное крепление для кабелей как для одиночной прокладки, так и прокладки кабеля в треугольнике различных диаметров (от 25мм до 160мм ).

Сырье

Кабельные крепления изготавливаются из высококачественного, огнестойкого, безгалогенного материала - стеклонаполненного полиамида с содержанием стекла не менее 20%.

КабельныЕ хомуты ПЭОТЭК - это

  • Высокая механическая прочность
  • Пожарная безопасность
  • Устойчивость к ультрафиолету, маслам, нефтепродуктам, килотам, щелочам, солям, радиоактивному излучению
  • Надежное крепление кабелей и их неповреждаемость даже при протекании высоких токов короткого замыкания
  • Неизменная прочность материала при температуре от -60°С до 120°С (до 220 °С при кратковременном нагреве)
  • Возможность использования в экстремальных климатических условиях
  • Простой монтаж без использования специализированного инструмента
  • Отсутствие необходимости сервисного обслуживания
  • Отсутствие коррозии и общая конструктивная надежность
  • Срок службы не менее 50 лет



О НАС

Превосходное качество. Мы уделяем качеству производимой продукции первостепенное значение, и предлагаем нашим клиентам только высококачественные кабельные крепления. Мы уверены, что исключительное качество нашей продукции является залогом долгосрочных и доверительных отношений с нашими партнерами, дилерами и конечными потребителями.

Гарантия лучших цен. Мы проводим гибкую ценовую политику, и готовы обеспечить лучшие цены на кабельные хомуты. Если вы нашли аналогичный товар дешевле чем у нас, то  вы получите возможность приобрести у нас товар по более низкой стоимости.

Удобные условия оплаты. Мы обеспечиваем индивидульный подход к каждому клиенту, и готовы учесть пожелания наших клиентов. Для Вашего удобства мы готовы предложить максимально комфортные условия оплаты.

­­­­­­­­Поставка в кратчайшие сроки. На нашем производстве установлено высокопроизводительное современное оборудование, что позволяет нам гарантировать минимальные сроки производства. Кроме этого мы на постоянной основе поддерживаем складские запасы в г.Санкт-Петербург.

Оперативная доставка. Мы имеем отлаженную систему логистики и готовы обеспечить оперативную доставку в любую точку России и стран СНГ всеми доступными видами транспорта.

Полное техническое сопровождение. Наш технический отдел готов оказать помощь по любому вопросу, касающемуся применения кабельных хомутов на низкое, среднее и высокое напряжение, а также провести консультации по применению и помощь в проектировании.





Описание изображения

Описание изображения



Применение кабельных хомутов пэотэк

При проектировании кабельной линии необходимо учитывать, что вокруг отдельно проложенных кабелей не должны создаваться замкнутые контуры из магнитных материалов. Запрещается применение кабельных креплений из магнитных материалов, полностью охватывающих кабель по контуру. При протекании электрического тока по кабелю в месте, где имеется замкнутый магнитный контур, будет происходить перегрев кабеля, что вызовет ускоренное старение изоляции,и приведет к повреждению кабеля. Это необходимо учитывать при выборе выборе крепления кабелей к металлоконструкции. При прокладке кабелей треугольником они должны быть скреплены кабельными хомутами ПЭОТЭК



Кабели, прокладываемые по конструкциям, консолям, эстакадам, стенам, перекрытиям, фермам и т.д., следует закреплять в конечных точках, непосредственно у концевых муфт в двух местах, у соединительных муфт, на поворотах трассы (с обеих сторон от изгиба на расстоянии не более 0,5 м), на остальных участках трассы – в местах, расположенных по длине кабельной линии с шагом от 1 до 1,5 м.Кабели, прокладываемые в траншее, не должны менять своего положения при засыпке грунтом. При необходимости следует выбрать шаг скрепления и скрепить их.



При укладке кабелей на консоли кабели должны быть закреплены на каждой консоли. Расстояние между консолями должно быть не более 1 м. Кабели, прокладываемые вертикально по конструкциям и стенам, должны быть закреплены на каждой кабельной конструкции. Крепление кабелей должно быть выполнено таким образом, чтобы была предотвращена деформация кабелей и муфт под действием собственного веса кабеля, а также в результате действия механических напряжений, возникающих при циклах нагрева и охлаждения и при магнитных взаимодействиях во время коротких замыканий.В случае если кабели скреплены между собой в треугольник с шагом 1-1,5 м (например, липкими лентами) и укладываются на сплошные полки, крепление к полкам хомутами требуется, ориентировочно, только через каждые 8-10 м. При укладке кабелей на консоли кабели должны быть закреплены при помощи кабельных хомутов ПЭОТЭК на каждой консоли. Расстояние между консолями должно быть не более 1 м. Полезная длина консоли должна быть не более 500 мм на прямых участках трассы.



Кабели, прокладываемые вертикально по конструкциям и стенам, должны быть закреплены на каждой кабельной конструкции. Кабели, проложенные по конструкциям на открытых эстакадах, могут быть на отдельных участках трассы дополнительно закреплены во избежание смещения под действием ветровых нагрузок (в соответствии с указаниями, приведёнными в проекте). Шаг, тип, конструкция и марка хомутов ПЭОТЭК определяются при проектировании кабельной линии в зависимости от места расположения кабелей (на лотках, консолях и т.д.), профиля трассы, конструкции кабелей и технических данных кабельной линии. В местах жёсткого крепления кабелей на конструкциях должны быть проложены прокладки из силикона типа ПСК. Прокладки должны выступать за края хомутов или скоб по ширине на 5-8 мм.



Применение кабельных креплений (хомутов) ПЭОТЭК позволяет выполнить все требования по креплению кабеля к металлоконструкциям. Кабельные хомуты ПЭОТЭК изготовлены из полиамида армированного стекловолокном, обеспечивающего высокое механическое, тепловое и химическое сопротивление. Крепления ПЭОТЭК рассчитаны на высокие динамические нагрузки сильных токов короткого замыкания. Уравновешенная конструкция изделий обеспечивает равномерное распределение давления на зажимаемой поверхности кабеля. Стойкость к воздействию пламени, ультрафиолетовому излучению, соленой воде, озона, маслу, топливу, щелочи и радиоактивных лучей, галогенов позволяет использовать хомуты ПЭОТЭК как для внутренней, так и для наружной установки.
